Спринклер (спринклерный ороситель)
Термины и понятия пожарной безопасности
Что такое спринклер

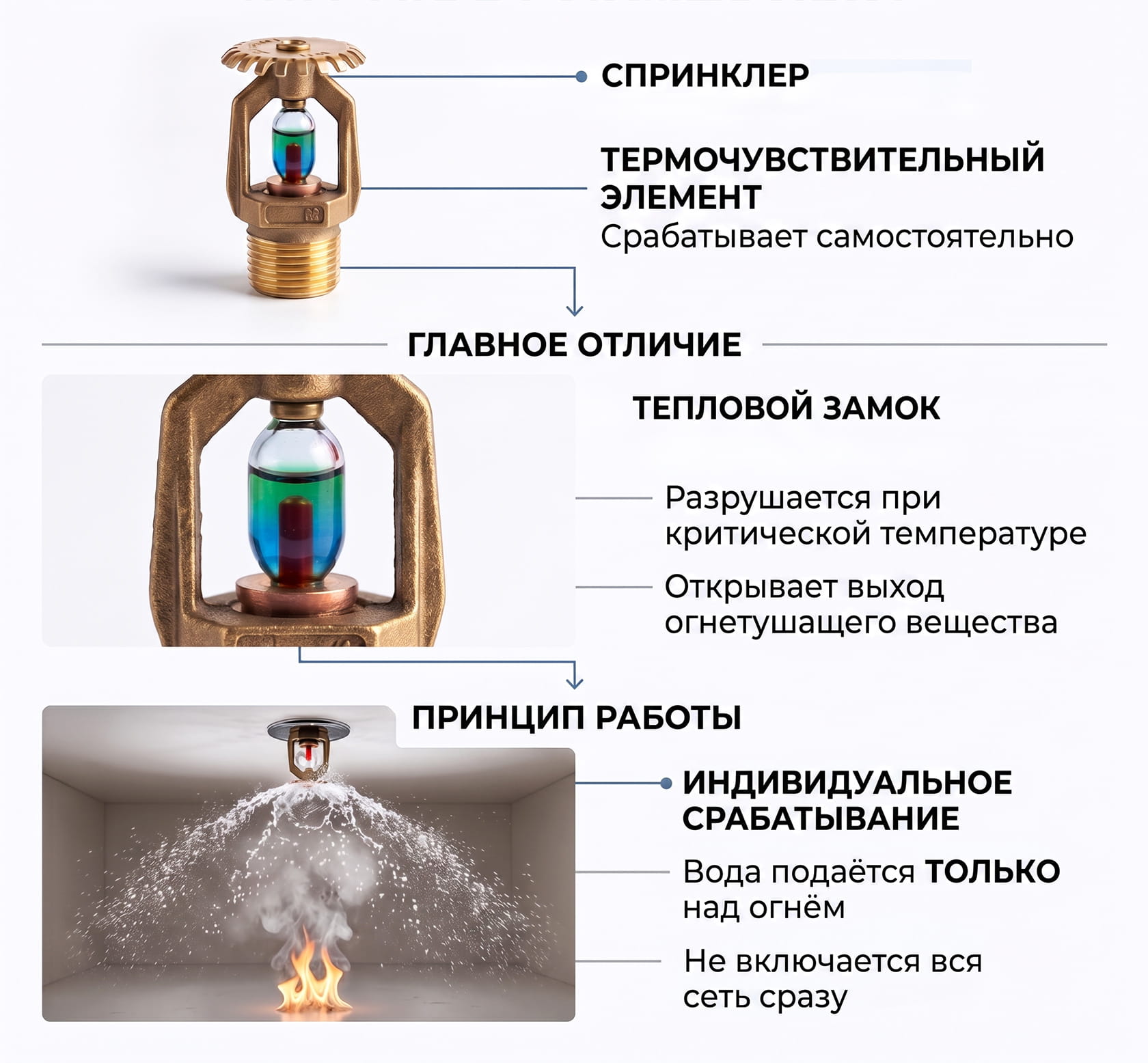

Спринклер (спринклерный ороситель) – это термочувствительный элемент автоматической системы пожаротушения, который срабатывает самостоятельно при повышении температуры в помещении и распыляет воду (или другое огнетушащее вещество) непосредственно в зоне возникновения пожара.
Главное отличие спринклера от других оросителей – наличие теплового замка (колбы с жидкостью или легкоплавкого сплава), который разрушается при достижении критической температуры, открывая выход для огнетушащего вещества. Каждый спринклер в системе срабатывает индивидуально, то есть вода подается только из того оросителя, который оказался над очагом возгорания, а не из всей сети сразу.
Преимущества:
- Тушение начинается автоматически, без участия человека, уже на ранней стадии пожара
- Локальное действие – вода подается только в зоне возгорания, что минимизирует ущерб от залития помещения
- Не требует источника питания для срабатывания (запуск чисто термомеханический)
Недостатки:
- Неэффективен для помещений высотой более 10-12 м (для высокостеллажных складов применяют специальные быстродействующие ESFR-спринклеры)
- Непригоден для тушения электрооборудования под напряжением, серверных, архивов – там применяют газовое или аэрозольное пожаротушение
- Система требует наличия надёжного источника водоснабжения (резервуары, насосные станции) для обеспечения расчётного рабочего давления и необходимого запаса воды
Устройство спринклера

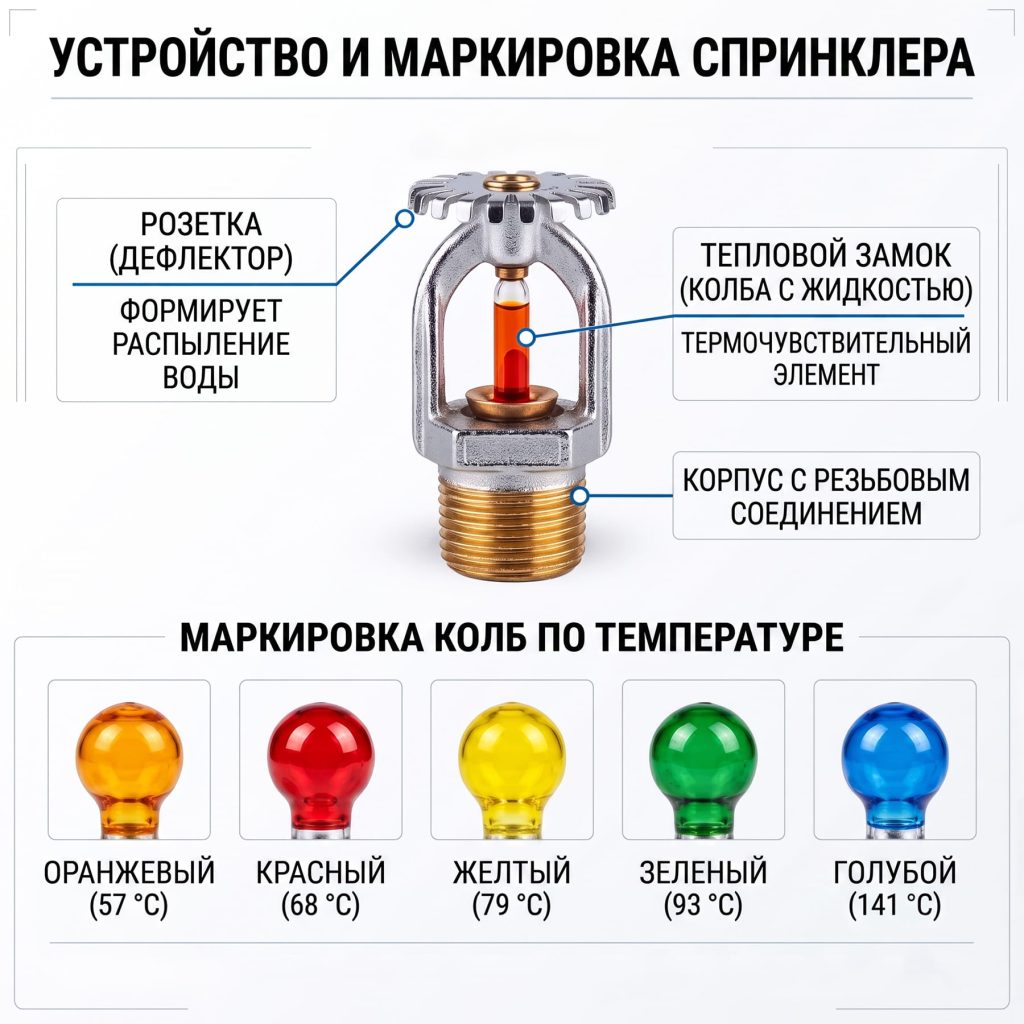

Конструктивно спринклер состоит из:
- Корпуса с резьбовым присоединением к трубопроводу.
- Теплового замка (самый распространенный – стеклянная колба с термочувствительной жидкостью).
- Розетки (дефлектора), которая формирует контур и радиус разбрызгивания воды.
Колбы окрашивают в разные цвета в зависимости от температуры срабатывания: оранжевый (57 °C), красный (68 °C), желтый (79 °C), зеленый (93 °C), голубой (141 °C) и другие – выбор температуры зависит от температурного режима помещения (например, для помещений с повышенной температурой воздуха – цеха, производственные помещения, промышленные кухни и т.д.) – применяют спринклеры с более высоким порогом срабатывания.
В зависимости от конструкции дефлектора, спринклеры монтируются по-разному: розеткой вниз (чаще всего в подвесных потолках), розеткой вверх (на открытых трубах, например, в паркингах) или горизонтально (настенные оросители).
Спринклеры в пожарной безопасности
Спринклеры являются частью систем, массово применяемых в торгово-развлекательных центрах, складских комплексах, гостиницах, паркингах и производственных помещениях с горючей нагрузкой, где важно остановить пожар до прибытия пожарных подразделений.
Спринклерные оросители используются в двух основных типах систем:
- «Влажные» (водозаполненные) системы: трубы до самого оросителя постоянно заполнены водой. Применяются исключительно в отапливаемых помещениях с температурой не ниже +5 °C.
- «Сухие» (воздушные) системы: трубопровод заполнен сжатым воздухом или азотом, а вода удерживается на специальном клапане в теплом узле. При разбитии колбы сначала выходит воздух, а за ним подается вода. Это решение разработано для неотапливаемых складов и открытых паркингов, где есть риск замерзания воды в трубах.
Более развернуто об этом в полном материале о спринклерных системах (см. ниже).
Нормативная база
В Украине проектирование спринклерных систем регламентируется ДСТУ EN 12845 («Стационарные системы пожаротушения. Автоматические спринклерные системы. Проектирование, монтаж и техническое обслуживание»), а общие требования к системам противопожарной защиты зданий устанавливает ДБН В.2.5-56:2014 «Системы противопожарной защиты».
Необходимость оборудования объекта спринклерной системой определяется в зависимости от категории здания по взрывопожарной опасности, площади и этажности – эти параметры приведены в приложениях к ДБН В.2.5-56:2014.
Подробнее
Подробнее об этом и других особенностях спринклеров в статье «Спринклерная система пожаротушения: принцип работы и виды».
