Содержание статьи
СОУЭ – система оповещения о пожаре
Виды, принцип работы и требования к проектированию систем оповещения в Украине
Что такое СОУЭ и почему она важна
СОУЭ (система оповещения о пожаре и управления эвакуацией людей) – это комплекс технических средств и организационных мероприятий, которые во время пожара подают людям сигнал об опасности и направляют их к безопасным выходам. В нормативных документах Украины эту систему обозначают сокращенно «СО» – именно так она названа в ДБН В.2.5-56:2014 «Системы противопожарной защиты», который является базовым документом для проектирования СОУЭ.
Главное отличие СОУЭ от обычной пожарной сигнализации – в задаче. Сигнализация обнаруживает возгорание и передает сигнал на приемно-контрольный прибор. СОУЭ же работает дальше: она преобразует этот сигнал в действие людей – звук, свет или голосовое сообщение, которое подсказывает, куда двигаться.
Без этого звена даже идеально сработавшая сигнализация не гарантирует безопасной эвакуации, потому что люди могут просто запаниковать, не понять, что происходит, или пойти не в ту сторону.
⚠️ Установка системы оповещения о пожаре является обязательным требованием для большинства общественных, коммерческих и производственных объектов в Украине.

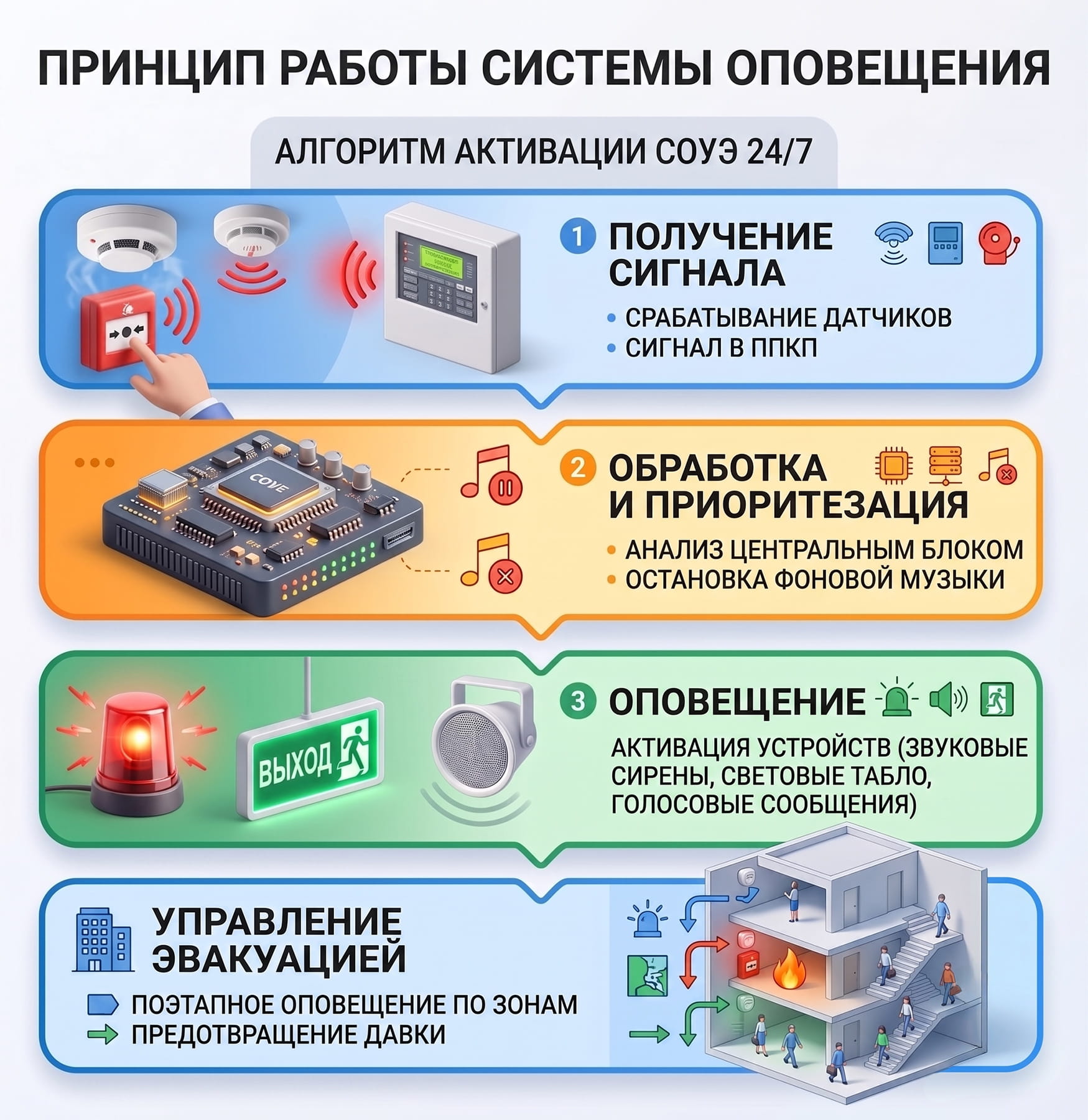

Принцип работы системы оповещения
Технически СОУЭ редко существует как полностью отдельная система – чаще всего она работает в паре с системой пожарной сигнализации, получая от нее сигнал тревоги.
Если же упростить, то система оповещения находится в режиме ожидания 24/7, а ее активация происходит по следующему алгоритму:
- Получение сигнала: сначала прибор приемно-контрольный (ППКП) фиксирует срабатывание датчика пожарной сигнализации (дымового, теплового) или ручного извещателя.
- Обработка и приоритетизация: центральный блок СОУЭ получает команду на запуск. Если система использовалась для фоновой музыки, трансляция немедленно прерывается.
- Оповещение: включаются звуковые сирены, световые табло «Выход» и/или начинается трансляция предварительно записанного голосового сообщения.
- Управление эвакуацией: в сложных системах (4-5 типов) оповещение происходит по зонам (сначала этаж, где возник пожар, затем верхние этажи, затем нижние), чтобы избежать давки на лестницах.
В системах высших типов (СО3–СО5, о них далее) добавляется еще один уровень – диспетчер на пожарном посту получает информацию об очаге возгорания и может вручную скорректировать сценарий эвакуации: например, направить людей с этажа, где произошел пожар, в безопасном направлении, а не автоматически оповещать все здание одновременно.

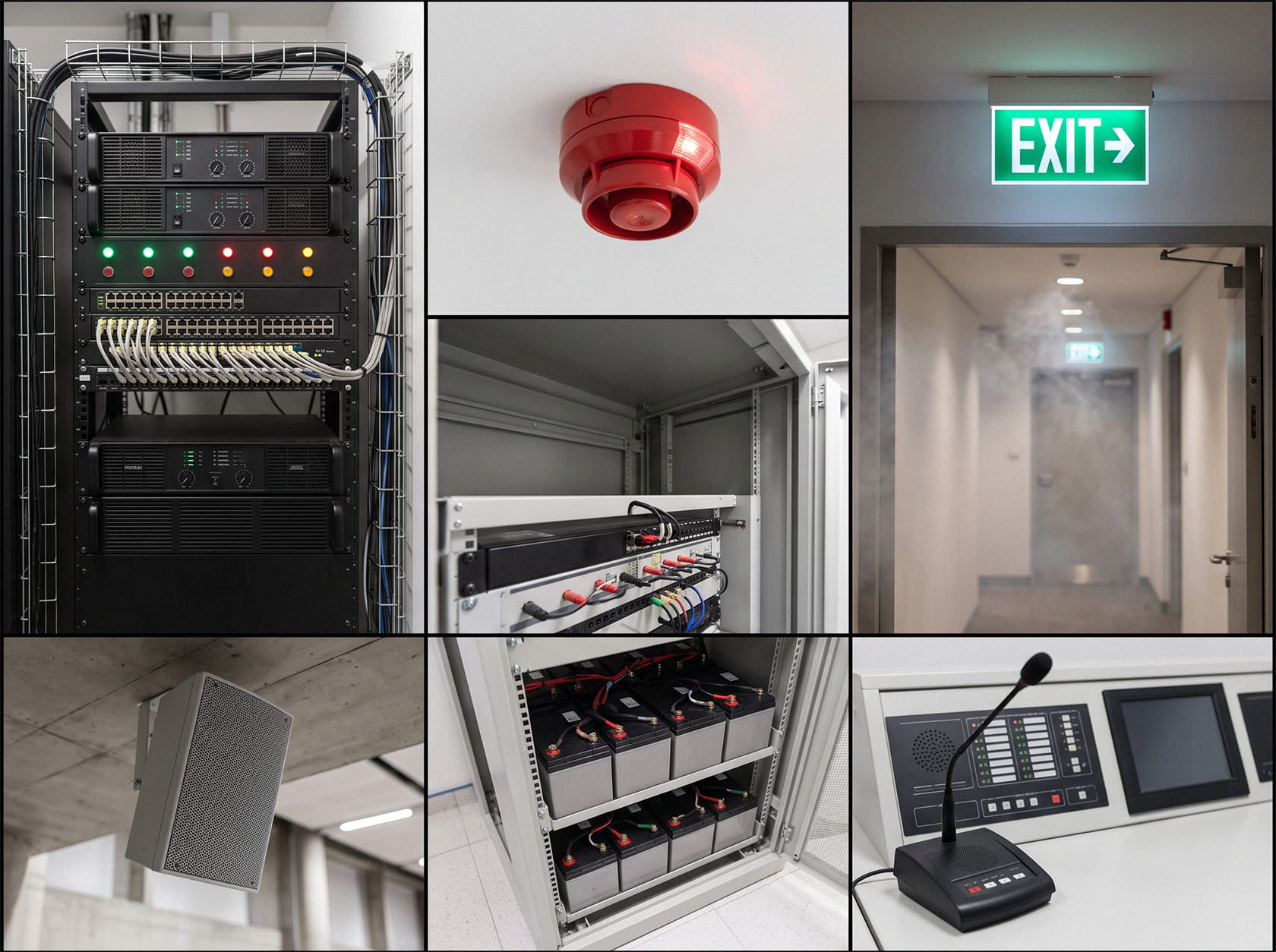

Основные компоненты системы
- Центральный блок (усилители, матричные коммутаторы) – «мозг» системы, который получает сигнал тревоги и запускает сценарий оповещения по заданному алгоритму.
- Звуковые оповещатели (сирены, звонки, тональные сигналы) – самый простой способ оповещения, применяется в системах СО1–СО2.
- Световые оповещатели «Выход» и указатели направления эвакуации – статические или мигающие, указывают путь движения даже в задымленном помещении.
- Речевые оповещатели (громкоговорители) – передают записанные или «живые» текстовые сообщения с инструкциями; для сложных систем компоненты должны соответствовать ДСТУ EN 54-24:2012 (громкоговорители) и ДСТУ EN 54-16:2012 (оборудование управления и индикации речевого оповещения).
- Источники резервного питания – аккумуляторы, обеспечивающие работу системы в случае обесточивания здания (система должна работать автономно определенное время согласно нормам).
Важно знать: кабели, питающие оповещатели, должны сохранять целостность под воздействием огня не менее 15 минут (для СО1–СО2) и 30 минут (для СО3–СО5), но в любом случае это время должно быть не меньше расчетного времени эвакуации людей из здания.
Виды и типы СОУЭ
Украинский норматив ДБН В.2.5-56:2014 выделяет пять типов систем оповещения – от СО1 до СО5. Тип выбирают не произвольно, а в зависимости от назначения здания, этажности и количества людей, которые в нем находятся – эти критерии приведены в Приложении Б указанного ДБН.
СО1 – базовое звуковое оповещение
Самый простой тип: передача звукового сигнала (сирена, тональный сигнал) без речевого сообщения. Дополнительно рекомендуется установка световых указателей «Выход» и мигающих индикаторов. Применяется для небольших зданий с несложными путями эвакуации, где люди хорошо ориентируются в планировке – например, небольшие офисные помещения или склады без постоянного пребывания большого количества людей.
СО2 – звуковое оповещение с расширенной индикацией
К функционалу СО1 добавляется обязательная установка световых указателей «Выход» и статических указателей направления движения. Используется там, где путаница в путях эвакуации уже может возникнуть – многоэтажные здания средней сложности планировки.
СО3: базовое речевое оповещение
Самый распространенный тип для большинства общественных зданий.
- Особенности: вместо резкой сирены транслируется спокойное голосовое сообщение. Обязательно наличие световых табло «Выход» и указателей.
- Зонирование: оповещение обычно происходит одновременно по всему зданию.
СО4 и СО5: сложные речевые системы с зонированием
- Тип 4: добавляется обязательное разделение здания на зоны оповещения. Есть обратная связь диспетчера с зонами эвакуации.
- Тип 5: самая сложная система. Предусматривает несколько вариантов организации эвакуации из каждой зоны, централизованное управление всеми системами безопасности здания с одного поста.
Требования к речевому оповещению для СОУЭ типов 3-5 детализированы в ДСТУ CEN/TS 54-32, который регламентирует проектирование, монтаж и обслуживание системы речевого оповещения.
Сравнительная таблица СОУЭ типов СО1–СО5
| Тип | Способ оповещения | Зонирование и обратная связь | Примеры объектов |
|---|---|---|---|
| СО1 | Звуковой сигнал | Не обязательно | Небольшие офисы, склады |
| СО2 | Звук + световые указатели направления | Не обязательно | Здания средней этажности |
| СО3 | Речевое оповещение | Не обязательно (без обратной связи) | Торговые центры средней площади |
| СО4 | Речевое оповещение, расширенное зонирование | Обязательно, несколько сценариев эвакуации | Многоэтажные ТРЦ, гостиницы |
| СО5 | Речевое оповещение, полная координация | Обязательно, централизованное управление из диспетчерской | Объекты с массовым пребыванием людей, высотные здания |
Нормативная база и требования
Проектирование, монтаж и эксплуатация систем оповещения о пожаре в Украине регламентируются комплексом документов:
- ДБН В.2.5-56:2014 «Системы противопожарной защиты»* – базовый документ, раздел 9 которого непосредственно посвящен системам оповещения и управления эвакуацией, включая классификацию типов СО1–СО5 и требования к кабельным линиям.
- НАПБ А.01.001-2014 «Правила пожарной безопасности в Украине» – общие требования пожарной безопасности, на которые опираются нормы по оповещению.
- ДБН В.1.1-7:2016 «Пожарная безопасность объектов строительства. Общие требования» – устанавливает общие требования пожарной безопасности зданий и ссылается на ДБН В.2.5-56 в части СОУЭ.
- ДСТУ ISO 7240-1:2007 «Системы пожарной сигнализации и оповещения. Часть 1. Общие положения, термины и определения понятий» – базовые термины и определения для систем сигнализации и оповещения.
- ДСТУ EN 54-16:2012 – требования к оборудованию управления и индикации речевого оповещения.
- ДСТУ EN 54-24:2012 – требования к громкоговорителям систем речевого оповещения.
- ДСТУ CEN/TS 54-32 – руководство по проектированию, монтажу, вводу в эксплуатацию и обслуживанию систем речевого оповещения (обязательны для типов СО3–СО5 после Изменения № 2 к ДБН В.2.5-56:2014).
- ДСТУ ISO 16069 «Знаки безопасности. Системы обозначения путей безопасной эвакуации» – требования к системам эвакуационного ориентирования (световые указатели направления движения).
- ДСТУ 7313:2013 «Знаки безопасности и системы эвакуационные фотолюминесцентные» – требования к фотолюминесцентным элементам эвакуационной маркировки, которые часто применяют как дополнение к световым указателям СОУЭ.
*С 1 марта 2026 года вступило в силу Изменение № 2 к ДБН В.2.5-56:2014, которое уточняет требования именно к системам оповещения: конкретизированы уровни звукового давления (минимум 65 дБА, в спальных зонах – 75 дБА, максимум – 120 дБА), введено обязательное применение ДСТУ CEN/TS 54-32 для речевого оповещения типов 3–5 и усилены требования к световым указателям направления эвакуации в соответствии с ДСТУ ISO 16069.
Проектирование и монтаж
Проектирование СОУЭ начинается не с подбора оборудования, а с определения типа системы по Приложению Б ДБН В.2.5-56:2014 – именно эта цифра (СО1…СО5) задает все дальнейшие технические решения.
Далее идет акустический и светотехнический расчет: количество и расположение оповещателей определяются так, чтобы обеспечить слышимость и разборчивость сигналов в каждой точке зоны обслуживания, а не только «на глаз».
Отдельный этап – разделение здания на зоны пожарного оповещения для систем СО3–СО5, с предусмотрением различных сценариев эвакуации для каждой зоны и обратной связи с пожарным постом-диспетчерской.
Проектная документация на СОУЭ входит в общий проект систем противопожарной защиты объекта и должна содержать технические решения, расчеты звукового давления и схему размещения оповещателей и указателей – без этого комплекта документов объект не пройдет экспертизу проекта.
Обслуживание системы оповещения
СОУЭ, как и любая другая составляющая системы противопожарной защиты, требует регулярного технического обслуживания – без этого даже корректно спроектированная система со временем теряет работоспособность.
В состав типового технического обслуживания входит:
- проверка работоспособности прибора управления СОУЭ и резервного источника питания;
- контроль исправности звуковых и речевых оповещателей в каждой зоне;
- проверка световых указателей направления эвакуации, в частности автономности их питания;
- измерение уровня звукового давления в контрольных точках – особенно там, где ранее фиксировались отклонения;
- проверка целостности и огнестойкости кабельных линий там, где это технически возможно без демонтажа.
Периодичность и объем проверок определяются эксплуатационной документацией производителя оборудования и регламентом технического обслуживания, который разрабатывают в соответствии с нормативными требованиями.
Компании, специализирующиеся на системах оповещения
Если же вы ищете подрядчика для выполнения полного комплекса работ по системам оповещения о пожаре – от проектирования до монтажа и дальнейшего технического обслуживания, – у нас есть список лучших компаний по противопожарной безопасности в Украине (более 20 компаний из Киева, Харькова, Днепра, Одессы, Львова и других городов).
Как выбрать систему (кратко):
- Определить тип объекта и проверить его по Приложению Б ДБН В.2.5-56:2014.
- Заказать акустический расчет еще на этапе проектирования, а не после монтажа.
- Закладывать обслуживание системы в эксплуатационный бюджет объекта сразу, а не по факту замечаний проверки.
Следующий шаг – обратиться в проектную организацию с лицензией на проектирование систем противопожарной защиты, которая определит конкретный тип СОУЭ для вашего объекта и подготовит техническое решение в соответствии с действующими ДБН, НАПБ и ДСТУ.
Вывод и рекомендации
СОУЭ – это не просто формальность для прохождения проверки, и не дополнение к пожарной сигнализации, а отдельная обязательная система, тип которой определяется нормативно в зависимости от назначения здания, этажности и количества людей. Для небольших объектов достаточно базового звукового оповещения, тогда как торговые центры, гостиницы, учебные заведения и другие объекты с массовым пребыванием людей требуют речевого оповещения с четким зонированием и координацией с пожарного поста.
Если ваш объект подпадает под требования установки речевого оповещения (Типы 3-5), рассматривайте эту инвестицию также как маркетинговый инструмент: в штатном режиме качественная СОУЭ может транслировать приятную фоновую музыку и рекламные объявления, создавая комфортную атмосферу для ваших клиентов.
Главное – доверять проектирование специалистам, которые сделают грамотный акустический расчет и обеспечат интеграцию СОУЭ с пожарной сигнализацией.
Часто задаваемые вопросы
Ответственность за техническое состояние и своевременное обслуживание системы лежит на владельце или арендаторе объекта, который эксплуатирует здание – в соответствии с требованиями пожарной безопасности, действующими в Украине.
Да, но это требует повторного проектирования и монтажных работ, поэтому значительно эффективнее правильно определить тип системы еще на этапе проектирования объекта.
Это является нарушением нормативных требований, которое может привести к замечаниям пожарного надзора, отказу в принятии объекта в эксплуатацию и повышенному риску для людей в случае реального пожара.
Согласно нормам и языковому законодательству, основное сообщение записывается на украинском языке. Для объектов с возможным пребыванием иностранцев (гостиницы, аэропорты, крупные ТРЦ) рекомендуется дублирование текста на английском или других релевантных языках.
Это зависит от площади, этажности и количества посетителей – конкретное требование определяется по Приложению Б ДБН В.2.5-56:2014. Небольшие помещения часто подпадают под самый простой тип СО1, но это следует подтвердить расчетом, а не определять «на глаз».
