СОУЕ – система оповіщення про пожежу
Види, принцип роботи та вимоги до проектування систем оповіщення
Що таке СОУЕ і чому вона важлива
СОУЕ (система оповіщення про пожежу та управління евакуюванням людей) – це комплекс технічних засобів та організаційних заходів, які під час пожежі подають людям сигнал про небезпеку і скеровують їх до безпечних виходів. У нормативних документах цю систему позначають скорочено «СО» – саме так вона названа в ДБН В.2.5-56:2014 «Системи протипожежного захисту», який є базовим документом для проектування СОУЕ в Україні.
Головна відмінність СОУЕ від звичайної пожежної сигналізації – у задачі. Сигналізація виявляє загоряння і передає сигнал на приймально-контрольний прилад. СОУЕ ж працює далі: вона перетворює цей сигнал на дію людей – звук, світло або голосове повідомлення, яке підказує, куди рухатися.
Без цієї ланки навіть ідеально спрацьована сигналізація не гарантує безпечної евакуації, тому що люди можуть просто запанікувати, не зрозуміти, що відбувається, або піти не в той бік.
⚠️ Встановлення системи оповіщення про пожежу є обов’язковою вимогою для більшості громадських, комерційних та виробничих об’єктів в Україні.

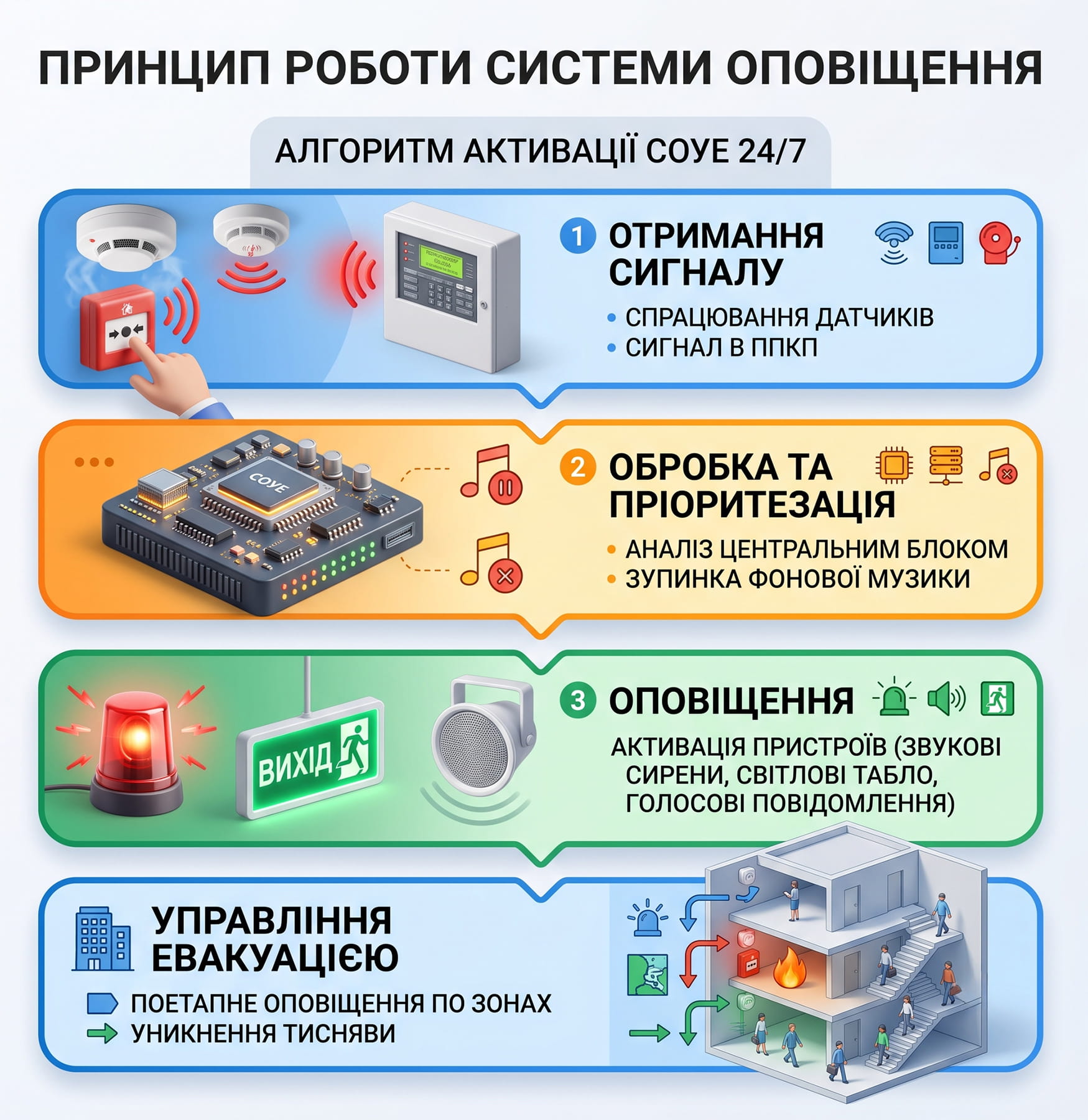

Принцип роботи системи оповіщення
Технічно СОУЕ рідко існує як повністю окрема система – найчастіше вона працює в парі із системою пожежної сигналізації, отримуючи від неї сигнал тривоги.
Якщо ж спростити, то система оповіщення перебуває в режимі очікування 24/7, а її активація відбувається за таким алгоритмом:
- Отримання сигналу: спочатку прилад приймально-контрольний (ППКП) фіксує спрацювання датчика пожежної сигналізації (димового, теплового) або ручного сповіщувача.
- Обробка та пріоритезація: центральний блок СОУЕ отримує команду на запуск. Якщо система використовувалася для фонової музики, трансляція негайно переривається.
- Оповіщення: вмикаються звукові сирени, світлові табло «Вихід» та/або починається трансляція попередньо записаного голосового повідомлення.
- Управління евакуюванням: у складних системах (4-5 типів) оповіщення відбувається по зонах (спочатку поверх, де виникла пожежа, потім верхні поверхи, потім нижні), щоб уникнути тисняви на сходах.
У системах вищих типів (СО3–СО5, про них далі) додається ще один рівень – диспетчер на пожежному посту отримує інформацію про осередок загоряння і може вручну скоригувати сценарій евакуації: наприклад, спрямувати людей з поверху, де сталася пожежа, у безпечному напрямку, а не автоматично оповіщати всю будівлю одночасно.

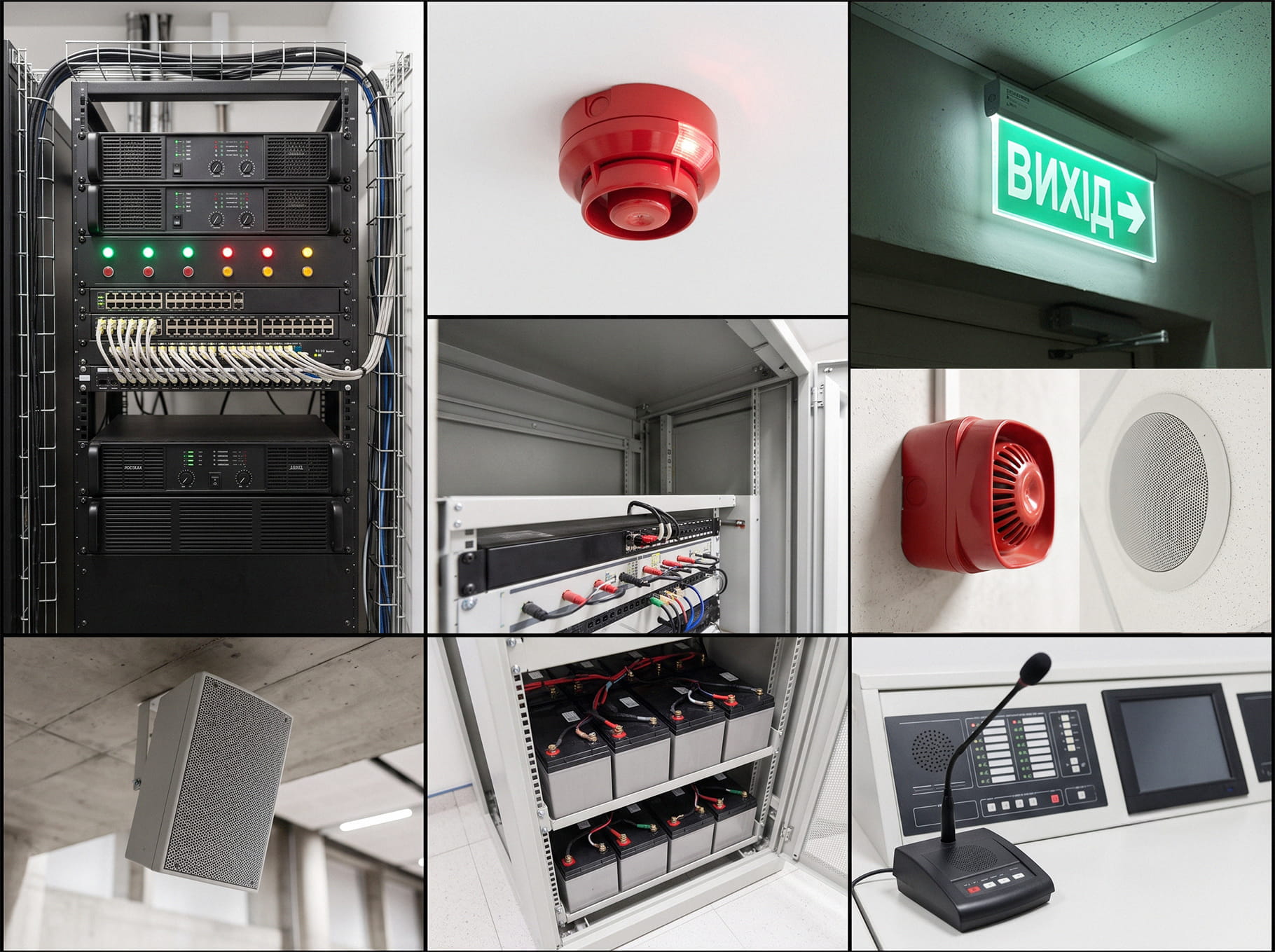

Основні компоненти системи
- Центральний блок (підсилювачі, матричні комутатори) – “мозок” системи, який отримує сигнал тривоги і запускає сценарій оповіщення за заданим алгоритмом.
- Звукові оповіщувачі (сирени, дзвінки, тональні сигнали) – найпростіший спосіб оповіщення, застосовується в системах СО1–СО2.
- Світлові оповіщувачі «Вихід» і покажчики напрямку евакуювання – статичні або миготливі, вказують шлях руху навіть у задимленому приміщенні.
- Мовленнєві оповіщувачі (гучномовці) – передають записані або «живі» текстові повідомлення з інструкціями; для складних систем компоненти повинні відповідати ДСТУ EN 54-24:2012 (гучномовці) та ДСТУ EN 54-16:2012 (устатковання керування та індикації мовленнєвого оповіщування).
- Джерела резервного живлення – акумулятори, що забезпечують роботу системи у разі знеструмлення будівлі (система повинна працювати автономно певний час згідно з нормами).
Важливо знати: кабелі, які живлять оповіщувачі, повинні зберігати цілісність під впливом вогню не менше 15 хвилин (для СО1–СО2) та 30 хвилин (для СО3–СО5), але в будь-якому разі цей час має бути не меншим за розрахунковий час евакуації людей з будівлі.
Види та типи СОУЕ
Український норматив ДБН В.2.5-56:2014 виділяє п’ять типів систем оповіщення – від СО1 до СО5. Тип обирають не довільно, а залежно від призначення будівлі, поверховості та кількості людей, які в ній перебувають – ці критерії наведені в Додатку Б зазначеного ДБН.
СО1 – базове звукове оповіщення
Найпростіший тип: передача звукового сигналу (сирена, тональний сигнал) без мовленнєвого повідомлення. Додатково рекомендується встановлення світлових покажчиків «Вихід» та миготливих індикаторів. Застосовується для невеликих будівель з нескладними шляхами евакуації, де люди добре орієнтуються в плануванні – наприклад, невеликі офісні приміщення чи склади без постійного перебування великої кількості людей.
СО2 – звукове оповіщення з розширеною індикацією
До функціоналу СО1 додається обов’язкове встановлення світлових покажчиків «Вихід» і статичних покажчиків напрямку руху. Використовується там, де плутанина в шляхах евакуації вже може виникнути – багатоповерхові будівлі середньої складності планування.
СО3: базове мовленнєве оповіщення
Найпоширеніший тип для більшості громадських будівель.
- Особливості: замість різкої сирени транслюється спокійне голосове повідомлення. Обов’язкова наявність світлових табло “Вихід” та покажчиків.
- Зонування: оповіщення зазвичай відбувається одночасно по всій будівлі.
СО4 та СО5: складні мовленнєві системи із зонуванням
- Тип 4: додається обов’язкове розділення будівлі на зони оповіщення. Є зворотний зв’язок диспетчера із зонами евакуації.
- Тип 5: найскладніша система. Передбачає кілька варіантів організації евакуації з кожної зони, централізоване управління всіма системами безпеки будівлі з одного поста.
Вимоги до мовленнєвого оповіщення для СОУЕ типів 3-5 деталізовані у ДСТУ CEN/TS 54-32, який регламентує проектування, монтування та обслуговування системи мовленнєвого оповіщування.
Порівняльна таблиця СОУЕ типів СО1–СО5
| Тип | Спосіб оповіщення | Зонування та зворотний зв’язок | Приклади об’єктів |
|---|---|---|---|
| СО1 | Звуковий сигнал | Не обов’язкове | Невеликі офіси, склади |
| СО2 | Звук + світлові покажчики напрямку | Не обов’язкове | Будівлі середньої поверховості |
| СО3 | Мовленнєве оповіщення | Не обов’язкове (без зворотного зв’язку) | Торгові центри середньої площі |
| СО4 | Мовленнєве оповіщення, розширене зонування | Обов’язкове, кілька сценаріїв евакуації | Багатоповерхові ТРЦ, готелі |
| СО5 | Мовленнєве оповіщення, повна координація | Обов’язкове, централізоване керування з диспетчерської | Об’єкти з масовим перебуванням людей, висотні будівлі |
Нормативна база та вимоги
Проектування, монтування та експлуатація систем оповіщення про пожежу в Україні регламентуються комплексом документів:
- ДБН В.2.5-56:2014 «Системи протипожежного захисту»* – базовий документ, розділ 9 якого безпосередньо присвячений системам оповіщення та управління евакуюванням, включно з класифікацією типів СО1–СО5 і вимогами до кабельних ліній.
- НАПБ А.01.001-2014 «Правила пожежної безпеки в Україні» – загальні вимоги пожежної безпеки, на які спираються норми щодо оповіщення.
- ДБН В.1.1-7:2016 «Пожежна безпека об’єктів будівництва. Загальні вимоги» – встановлює загальні вимоги пожежної безпеки будівель і посилається на ДБН В.2.5-56 у частині СОУЕ.
- ДСТУ ISO 7240-1:2007 «Системи пожежної сигналізації та оповіщування. Частина 1. Загальні положення, терміни та визначення понять» – базові терміни й визначення для систем сигналізації та оповіщення.
- ДСТУ EN 54-16:2012 – вимоги до устатковання керування та індикації мовленнєвого оповіщування.
- ДСТУ EN 54-24:2012 – вимоги до гучномовців систем мовленнєвого оповіщення.
- ДСТУ CEN/TS 54-32 – настанови щодо проектування, монтування, введення в експлуатацію та обслуговування систем мовленнєвого оповіщування (обов’язкові для типів СО3–СО5 після Зміни № 2 до ДБН В.2.5-56:2014).
- ДСТУ ISO 16069 «Знаки безпеки. Системи позначення шляхів безпечного евакуювання» – вимоги до систем евакуаційного орієнтування (світлові покажчики напрямку руху).
- ДСТУ 7313:2013 «Знаки безпеки та системи евакуаційні фотолюмінесцентні» – вимоги до фотолюмінесцентних елементів евакуаційного маркування, які часто застосовують як доповнення до світлових покажчиків СОУЕ.
*Починаючи з 1 березня 2026 року набрала чинності Зміна № 2 до ДБН В.2.5-56:2014, яка уточнює вимоги саме до систем оповіщення: конкретизовано рівні звукового тиску (мінімум 65 дБА, у спальних зонах – 75 дБА, максимум – 120 дБА), запроваджено обов’язкове застосування ДСТУ CEN/TS 54-32 для мовленнєвого оповіщення типів 3–5 та посилено вимоги до світлових покажчиків напрямку евакуювання відповідно до ДСТУ ISO 16069.
Проектування та монтаж
Проектування СОУЕ починається не з підбору обладнання, а з визначення типу системи за Додатком Б ДБН В.2.5-56:2014 – саме ця цифра (СО1…СО5) задає всі подальші технічні рішення.
Далі йде акустичний і світлотехнічний розрахунок: кількість та розташування оповіщувачів визначаються так, щоб забезпечити чутність і розбірливість сигналів у кожній точці зони обслуговування, а не лише «на око».
Окремий етап – поділ будівлі на зони пожежного оповіщення для систем СО3–СО5, з передбаченням різних сценаріїв евакуації для кожної зони та зворотного зв’язку з пожежним постом-диспетчерською.
Проектна документація на СОУЕ входить до загального проекту систем протипожежного захисту об’єкта і повинна містити технічні рішення, розрахунки звукового тиску та схему розміщення оповіщувачів і покажчиків – без цього комплекту документів об’єкт не пройде експертизу проекту.
Обслуговування системи оповіщення
СОУЕ, як і будь-яка інша складова системи протипожежного захисту, потребує регулярного технічного обслуговування – без цього навіть коректно спроектована система з часом втрачає працездатність.
До складу типового технічного обслуговування входить:
- перевірка працездатності приладу керування СОУЕ і резервного джерела живлення;
- контроль справності звукових і мовленнєвих оповіщувачів у кожній зоні;
- перевірка світлових покажчиків напрямку евакуювання, зокрема автономності їхнього живлення;
- вимірювання рівня звукового тиску в контрольних точках – особливо там, де раніше фіксувалися відхилення;
- перевірка цілісності та вогнестійкості кабельних ліній там, де це технічно можливо без демонтажу.
Періодичність та обсяг перевірок визначаються експлуатаційною документацією виробника обладнання та регламентом технічного обслуговування, який розробляють відповідно до нормативних вимог.
Компанії, що спеціалізуються на системах оповіщення
Якщо ж ви шукаєте підрядника для виконання повного комплексу робіт із систем оповіщення про пожежу – від проектування до монтажу й подальшого технічного обслуговування, – у нас є список найкращих компаній з протипожежної безпеки в Україні (понад 20 компаній із Києва, Харкова, Дніпра, Одеси, Львова та інших міст).
Як вибрати систему (коротко)
- Визначити тип об’єкта і перевірити його за Додатком Б ДБН В.2.5-56:2014.
- Замовити акустичний розрахунок ще на етапі проектування, а не після монтажу.
- Закладати обслуговування системи в експлуатаційний бюджет об’єкта одразу, а не за фактом зауважень перевірки.
Наступний крок – звернутися до проектної організації з ліцензією на проектування систем протипожежного захисту, яка визначить конкретний тип СОУЕ для вашого об’єкта та підготує технічне рішення відповідно до чинних ДБН, НАПБ і ДСТУ.
Висновок та рекомендації
СОУЕ – це не просто формальність для проходження перевірки, і не доповнення до пожежної сигналізації, а окрема обов’язкова система, тип якої визначається нормативно залежно від призначення будівлі, поверховості та кількості людей. Для невеликих об’єктів достатньо базового звукового оповіщення, тоді як торгові центри, готелі, навчальні заклади та інші об’єкти з масовим перебуванням людей потребують мовленнєвого оповіщення з чітким зонуванням і координацією з пожежного поста.
Якщо ваш об’єкт підпадає під вимоги встановлення мовленнєвого оповіщення (Типи 3-5), розглядайте цю інвестицію також як маркетинговий інструмент: у штатному режимі якісна СОУЕ може транслювати приємну фонову музику та рекламні оголошення, створюючи комфортну атмосферу для ваших клієнтів.
Головне – довіряти проектування фахівцям, які зроблять грамотний акустичний розрахунок і забезпечать інтеграцію СОУЕ з пожежною сигналізацією.
Поширені запитання
Відповідальність за технічний стан і своєчасне обслуговування системи лежить на власнику або орендарі об’єкта, який експлуатує будівлю – відповідно до вимог пожежної безпеки, чинних в Україні.
Так, але це потребує повторного проєктування і монтажних робіт, тому значно ефективніше правильно визначити тип системи ще на етапі проєктування об’єкта.
Це є порушенням нормативних вимог, яке може призвести до зауважень пожежного нагляду, відмови в прийнятті об’єкта в експлуатацію та підвищеного ризику для людей у разі реальної пожежі.
Згідно з нормами та мовним законодавством, основне повідомлення записується українською мовою. Для об’єктів з можливим перебуванням іноземців (готелі, аеропорти, великі ТРЦ) рекомендується дублювання тексту англійською або іншими релевантними мовами.
Це залежить від площі, поверховості та кількості відвідувачів – конкретна вимога визначається за Додатком Б ДБН В.2.5-56:2014. Невеликі приміщення часто підпадають під найпростіший тип СО1, але це варто підтвердити розрахунком, а не визначати «на око».
