Дренчерна система пожежогасіння
Принцип роботи, види, вимоги та застосування

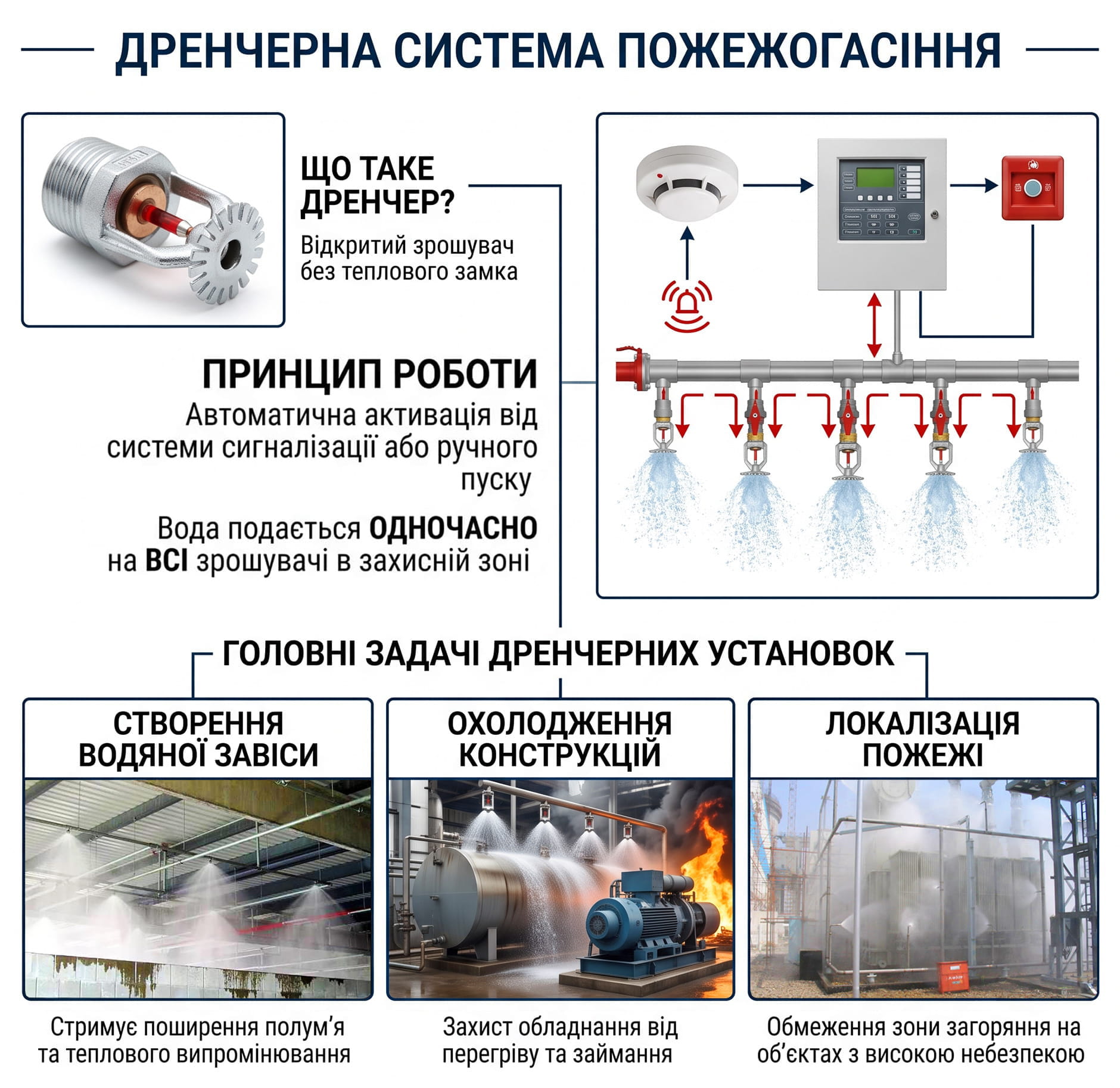

Дренчерна система пожежогасіння – це автоматична установка водяного або пінного пожежогасіння, яка використовує відкриті зрошувачі (дренчери) без теплових замків. Головна особливість системи полягає в тому, що при виникненні пожежі вода подається одночасно на всі зрошувачі в межах захисної зони (спрацьовує за сигналом від системи пожежної сигналізації або ручного пуску).
Головна задача дренчерних систем:
- Гасіння пожежі або її стримування на всій площі захищуваної зони.
- Створення водяної завіси, яка стримує поширення полум’я між суміжними зонами.
- Охолодження конструкцій, обладнання чи технологічних апаратів, що перебувають під загрозою займання.
Цю систему обирають для об’єктів, де вогонь може поширюватися з вибуховою швидкістю (деревообробка, фарбувальні цехи, склади ЛЗР, сцени театрів тощо).

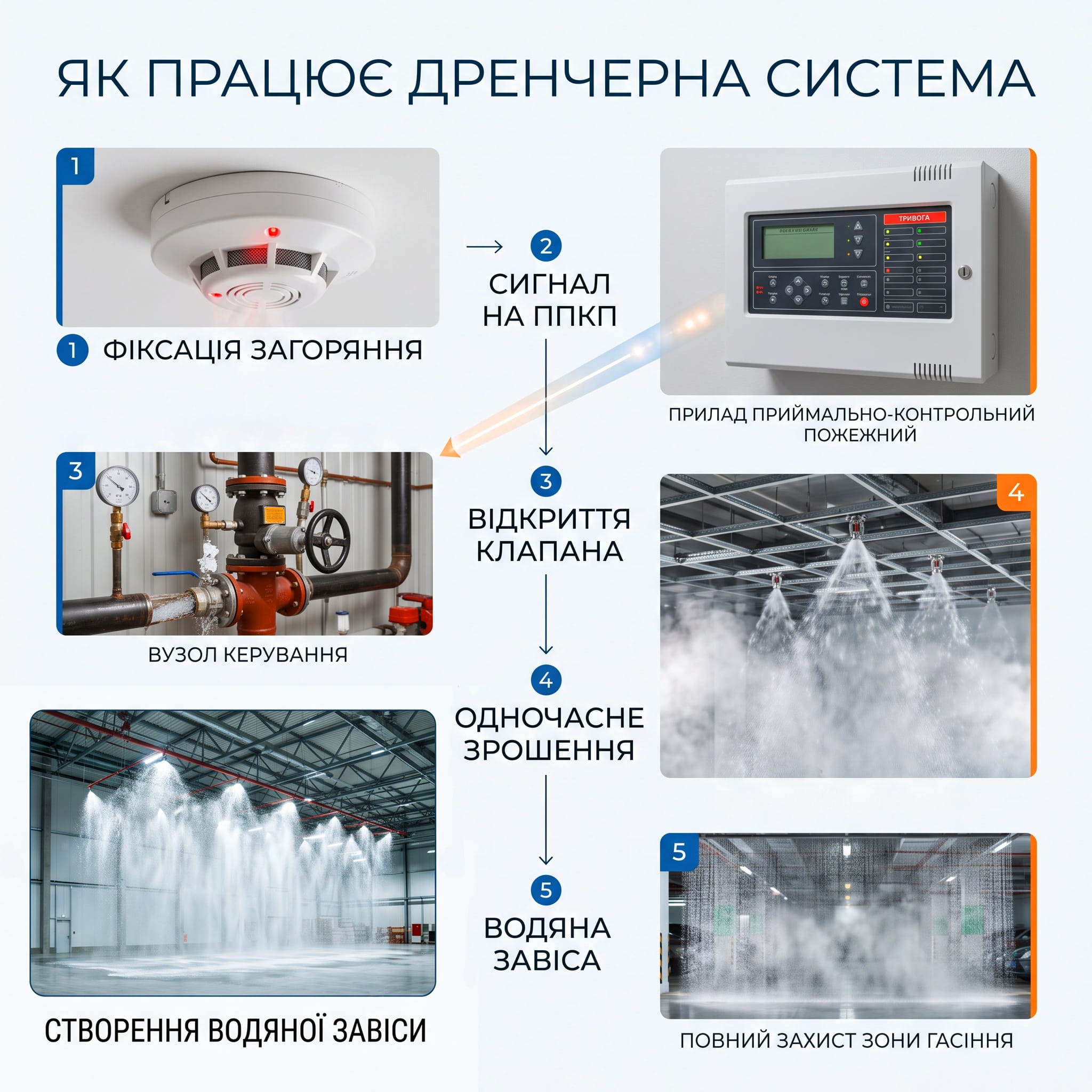

Принцип роботи дренчерної системи
Дренчерна система пожежогасіння працює за принципом групового одночасного пуску. На відміну від спринклерної системи, розподільчий трубопровід дренчерної системи (після вузла керування) постійно сухий, а вода в нього подається лише після спрацювання пускового клапана.
Послідовність роботи:
- Пожежний сповіщувач (димовий, тепловий або полум’я), що входить в систему пожежної сигналізації будівлі, фіксує ознаки загоряння.
- Сигнал надходить на прилад приймально-контрольний пожежний (ППКП).
- ППКП формує команду на відкриття клапана вузла керування (електромагнітного, пневматичного чи гідравлічного).
- Клапан відкривається, і вода від насосної станції під тиском спрямовується в суху мережу трубопроводів.
- Відбувається одночасне розпилення води через усі дренчери в захищеній зоні (секції).
Важливо знати: дренчерна система витрачає воду набагато інтенсивніше за спринклерну, оскільки спрацьовують одразу всі насадки зони, а не поодинокі зрошувачі. Це означає, що при проєктуванні насосна станція і запас води розраховуються на одночасну витрату по всій захищуваній ділянці.
Плюси та мінуси дренчерного пожежогасіння
Переваги:
- Миттєва реакція на великій площі: гасіння починається одночасно у всьому приміщенні, що критично для легкозаймистих матеріалів (класи пожеж А та В).
- Створення безпечних коридорів: здатність формувати водяні завіси для евакуації людей або захисту суміжних будівель.
- Відсутність ризику замерзання води в трубах: оскільки трубопроводи в режимі очікування сухі, дренчерні установки можна монтувати в неопалюваних приміщеннях (навіси, відкриті склади).
- Висока інтенсивність зрошення: здатність подавати величезні об’єми вогнегасної речовини для охолодження резервуарів з пальним.
- Підходить для охолодження металоконструкцій та ємностей із небезпечними речовинами, запобігаючи каскадному розвитку аварії.
Недоліки:
- Складніше та дорожче обслуговування вузла керування групового пуску порівняно з окремими спринклерними головками.
- Великі витрати води: одночасна робота всіх зрошувачів вимагає надзвичайно потужних насосів та резервуарів великого об’єму (іноді на сотні кубічних метрів).
- Матеріальні збитки від води: при спрацюванні заливається все приміщення, незалежно від того, де саме знаходиться вогнище. Тому такі системи не ставлять в офісах, архівах, серверних тощо.
- Залежність від сигналізації: якщо пожежна сигналізація вийде з ладу або не виявить дим вчасно, дренчерна система не активується автоматично (на відміну від спринклера, який лопається від температури).
Область застосування
Дренчерні системи пожежогасіння, залежно від типу насадок і рецептури вогнегасної речовини, ефективні переважно для класів пожеж А і В → [Детальніше про класи пожеж].
Типові об’єкти застосування:
- Деревообробні та паперові комбінати: де вогонь поширюється дуже швидко, тому необхідний одночасний пуск води на всю площу цеху.
- Фарбувальні камери та склади ПММ (паливно-мастильні матеріали): проєктуються дренчерні установки пінного пожежогасіння (піна надійно перекриває доступ кисню до легкозаймистих рідин).
- Сцени театрів: використовується комбінація розпилення над сценою з горючими декораціями та дренчерних завіс порталу, щоб дим і вогонь не пішли в зал для глядачів.
- Резервуарні парки: дренчери монтуються кільцями для безперервного водяного охолодження сусідніх ємностей з нафтопродуктами, захищаючи їх від деформації та вибуху через теплове випромінювання.
- Атріуми ТРЦ та паркінги: дренчерні завіси створюють водяні стіни (пожежні відсіки) там, де архітектурно неможливо звести традиційні перегородки – наприклад, на широких отворах ескалаторів чи рампах.
Нормативна база та вимоги
Проєктування, монтаж і експлуатація дренчерних систем пожежогасіння в Україні регламентуються переліком чинних нормативних документів:
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» – основний будівельний норматив, що встановлює вимоги до проєктування автоматичних установок водяного та пінного пожежогасіння, включно з дренчерними системами та водяними завісами.
- НАПБ А.01.001-2014 «Правила пожежної безпеки в Україні» – загальні вимоги пожежної безпеки, зокрема щодо утримання та експлуатації систем протипожежного захисту.
- ДСТУ Б CEN/TS 14816:2013 Стаціонарні системи пожежогасіння. Дренчерні системи. Проектування, монтування та технічне обслуговування.
- ДСТУ EN 12259 (серія стандартів) – європейські норми на компоненти спринклерних і дренчерних систем (зрошувачі, вузли керування), які імплементовані в Україні.
- ДСТУ Б В.1.1-36:2016 Визначення категорій приміщень, будинків та зовнішніх установок за вибухопожежною та пожежною небезпекою
Проєктування, монтаж та обслуговування – коротко
Проєктування дренчерної системи починається з визначення розрахункової зони захисту та інтенсивності зрошення, що залежить від категорії приміщення за вибухопожежною небезпекою та відповідної групи приміщень згідно з ДБН.
Основні етапи робіт:
- Обстеження об’єкта, визначення меж захищуваних ділянок і типу дренчерів (завіса чи об’ємне зрошення).
- Гідравлічний розрахунок мережі – витрата, тиск, діаметри трубопроводів, підбір насосного обладнання.
- Розробка проєктної документації з узгодженням вузла керування та схеми автоматичного пуску.
Вимоги до проєктної документації: проєкт дренчерної системи має містити гідравлічний розрахунок, специфікацію обладнання, схему автоматизації та алгоритм спрацювання, а також обґрунтування обраної інтенсивності зрошення відповідно до категорії об’єкта. Проєктна документація підлягає експертизі та погодженню в установленому порядку.
Монтаж, в який входить монтування трубопроводів, дренчерів, вузла керування, підключення до системи пожежної сигналізації, виконується виключно суб’єктами господарювання, що мають відповідну ліцензію.
Після монтажу система підлягає пусконалагоджувальним роботам та випробуванням (перевірка часу спрацювання та фактичної інтенсивності зрошення.), перш ніж вводиться в експлуатацію.
Обслуговування дренчерних систем: як і будь-яка автоматична установка пожежогасіння, вона потребує регулярного технічного обслуговування, щоб гарантувати спрацювання в разі реальної пожежі.
Що входить у типове ТО:
- Зовнішній огляд дренчерів на предмет засмічення, корозії, механічних пошкоджень.
- Перевірка герметичності трубопроводів та вузла керування.
- Контроль справності приводу відкриття клапана (електромагнітного, пневматичного чи гідравлічного).
- Випробувальний пуск системи (повний або з відключеною подачею води в обхідний контур) для перевірки часу спрацювання.
- Перевірка справності насосної станції та автоматичного вводу резерву.
Періодичність перевірок визначається експлуатаційною документацією виробника обладнання та вимогами чинних НАПБ.
Компанії, що спеціалізуються на системах пожежогасіння
Якщо ж ви шукаєте підрядника для організації дренчерної системи пожежогасіння або виконання повного комплексу робіт з пожежної безпеки – від проєктування до монтажу й подальшого технічного обслуговування, – у нас є список найкращих компаній з пожежної безпеки в Україні (понад 20 компаній із Києва, Харкова, Дніпра, Одеси, Львова та інших міст).
Висновок та рекомендації
Дренчерне пожежогасіння – це потужний інструмент протипожежного захисту, призначений для боротьби з вогнем на об’єктах з високою швидкістю поширення полум’я. Головна перевага такої системи – здатність миттєво локалізувати вогонь та створювати нездоланні водяні завіси.
Проте, через високу вартість насосних станцій та велику потребу у воді, вибір такої системи має бути економічно та технічно обґрунтованим. Якщо вам потрібно захистити стандартний склад або паркінг – доцільніше розглянути спринклерну систему. Якщо ж потрібна саме бар’єрна функція (завіса) або охолодження обладнання – дренчерна система майже безальтернативна.
Поширені запитання
Окремим і дуже популярним типом дренчерних установок є дренчерна завіса. Її завдання – не гасити пожежу безпосередньо, а створити щільний водяний екран, який фізично блокує тепловий потік, дим та токсичні продукти горіння.
Дренчерні завіси застосовуються для:
- Розділення великих приміщень на пожежні відсіки (замість протипожежних стін).
- Захисту технологічних отворів, воріт, порталів сцен у театрах.
- Охолодження скляних фасадів або перегородок, щоб запобігти їх руйнуванню від високих температур.
- Ізоляції технологічного обладнання (наприклад, конвеєрних стрічок, які проходять через різні приміщення).
Дренчер – це відкрита насадка без теплового замка, яка постійно готова до роботи, але вода подається лише за сигналом вузла керування. Спринклер має тепловий замок і спрацьовує самостійно (без сигналу чи ручної активації) від нагріву конкретної головки.
Так. Звичайний водогін у будівлі не завжди може одразу дати стільки води під потрібним тиском, скільки потребують усі дренчери завіси, що вмикаються одночасно. Тому для дренчерної завіси зазвичай передбачають окремий запас води (пожежний резервуар) і насосну станцію, які саме для цього і призначені та вмикаються автоматично при пожежі.
Залежить від гідравлічного розрахунку конкретного об’єкта, але зазвичай не менше 0,1 МПа (1 атм) перед найбільш віддаленим зрошувачем для забезпечення правильної картини розпилу води.
Вартість залежить від площі захисту, типу дренчерів, потужності насосної станції та складності трубопровідної мережі – точний кошторис можливий лише після проєктних розрахунків для конкретного об’єкта.
У штатному режимі дренчерна система відкривається групово через спільний вузол керування – усі насадки ділянки вмикаються одночасно. Часткове спрацювання можливе лише як несправність (засмічення окремих насадок) і виявляється під час технічного обслуговування.
