Дренчерная система пожаротушения

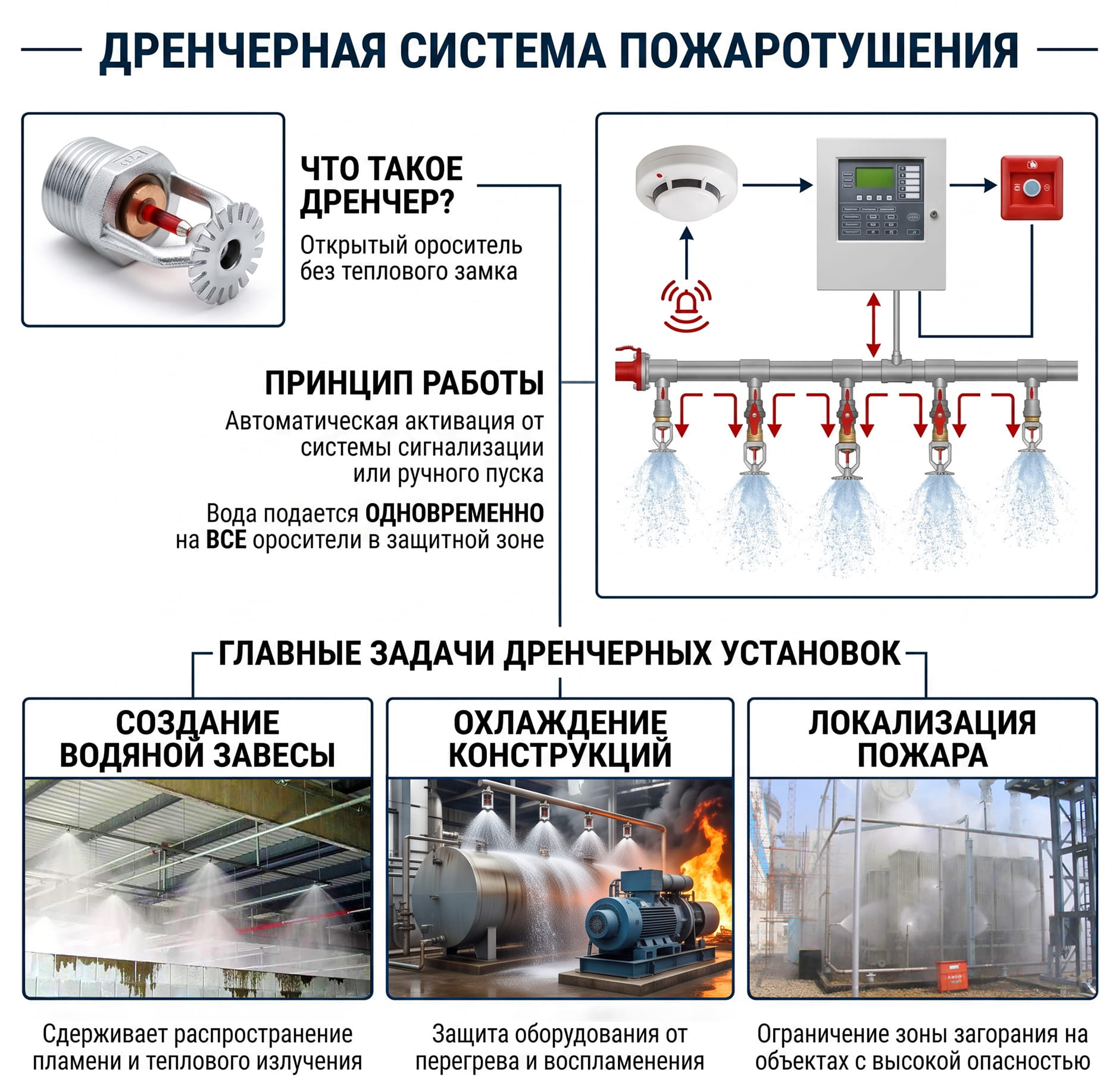

Главная задача дренчерных систем:

• Тушение пожара или его сдерживание на всей площади защищаемой зоны.
• Создание водяной завесы, сдерживающей распространение пламени между смежными зонами.
• Охлаждение конструкций, оборудования или технологических аппаратов, находящихся под угрозой возгорания.

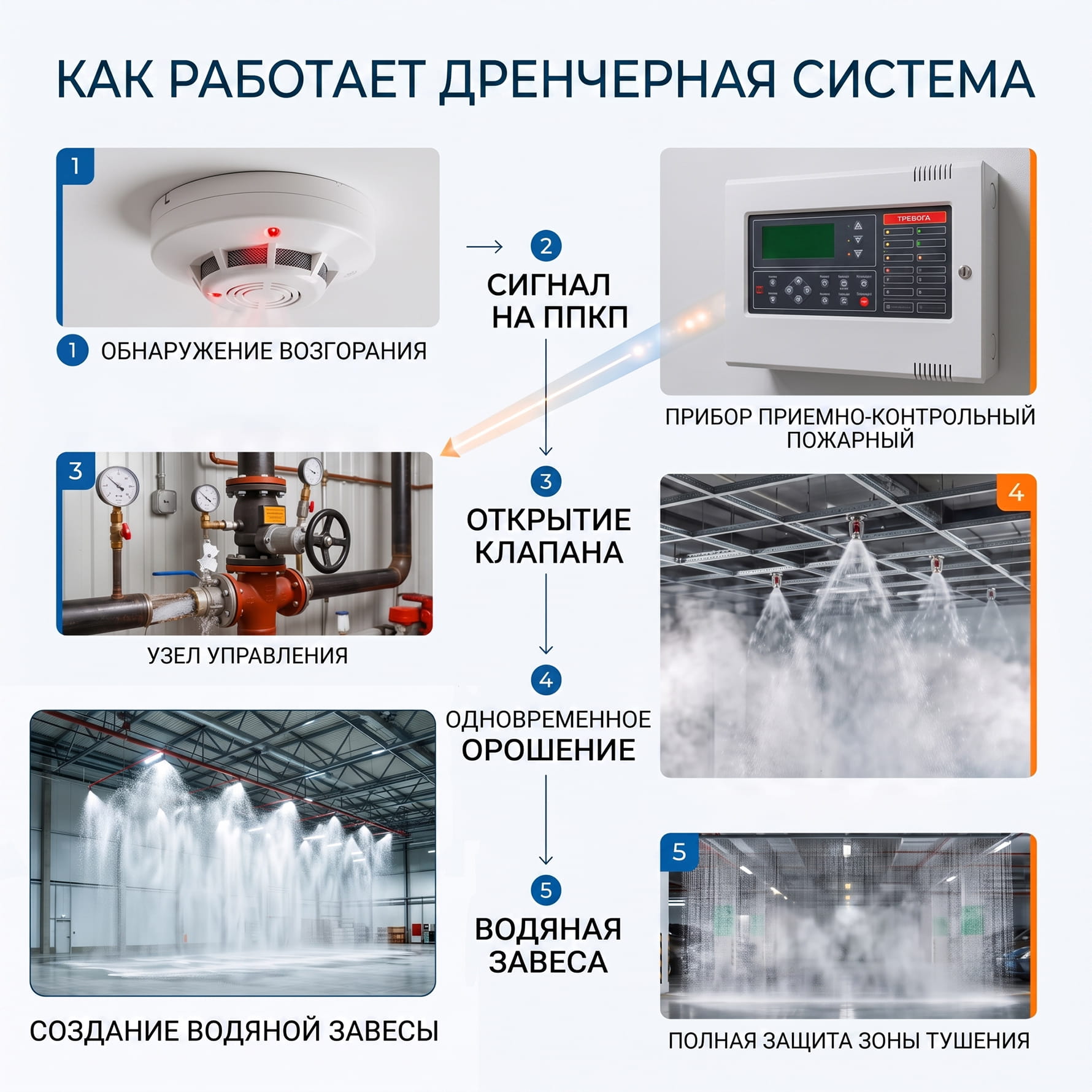

Последовательность работы:

1. Пожарный извещатель (дымовой, тепловой или пламени), входящий в систему пожарной сигнализации здания, фиксирует признаки возгорания.
2. Сигнал поступает на прибор приемно-контрольный пожарный (ППКП).
3. ППКП формирует команду на открытие клапана узла управления (электромагнитного, пневматического или гидравлического).
4. Клапан открывается, и вода от насосной станции под давлением устремляется в сухую сеть трубопроводов.
5. Происходит одновременное распыление воды через все дренчеры в защищаемой зоне (секции).

Преимущества:

• Мгновенная реакция на большой площади: тушение начинается одновременно во всем помещении, что критично для легковоспламеняющихся материалов (классы пожаров А и В).
• Создание безопасных коридоров: способность формировать водяные завесы для эвакуации людей или защиты смежных зданий.
• Отсутствие риска замерзания воды в трубах: поскольку трубопроводы в режиме ожидания сухие, дренчерные установки можно монтировать в неотапливаемых помещениях (навесы, открытые склады).
• Высокая интенсивность орошения: способность подавать огромные объемы огнетушащего вещества для охлаждения резервуаров с топливом.
• Подходит для охлаждения металлоконструкций и емкостей с опасными веществами, предотвращая каскадное развитие аварии.

Недостатки:

• Более сложное и дорогое обслуживание узла управления группового пуска по сравнению с отдельными спринклерными головками.
• Большой расход воды: одновременная работа всех оросителей требует чрезвычайно мощных насосов и резервуаров большого объема (иногда на сотни кубических метров).
• Материальный ущерб от воды: при срабатывании заливается все помещение, независимо от того, где именно находится очаг. Поэтому такие системы не ставят в офисах, архивах, серверных и т.д.
• Зависимость от сигнализации: если пожарная сигнализация выйдет из строя или не обнаружит дым вовремя, дренчерная система не активируется автоматически (в отличие от спринклера, который лопается от температуры).

Типичные объекты применения:

• Деревообрабатывающие и бумажные комбинаты: где огонь распространяется очень быстро, поэтому необходим одновременный пуск воды на всю площадь цеха.
• Покрасочные камеры и склады ГСМ (горюче-смазочные материалы): проектируются дренчерные установки пенного пожаротушения (пена надежно перекрывает доступ кислорода к легковоспламеняющимся жидкостям).
• Сцены театров: используется комбинация распыления над сценой с горючими декорациями и дренчерных завес портала, чтобы дым и огонь не пошли в зрительный зал.
• Резервуарные парки: дренчеры монтируются кольцами для непрерывного водяного охлаждения соседних емкостей с нефтепродуктами, защищая их от деформации и взрыва из-за теплового излучения.
• Атриумы ТРЦ и паркинги: дренчерные завесы создают водяные стены (пожарные отсеки) там, где архитектурно невозможно возвести традиционные перегородки – например, на широких проемах эскалаторов или рампах.

Проектирование дренчерной системы начинается с определения расчетной зоны защиты и интенсивности орошения, что зависит от категории помещения по взрывопожарной опасности и соответствующей группы помещений согласно ДБН.

Основные этапы работ:

1. Обследование объекта, определение границ защищаемых участков и типа дренчеров (завеса или объемное орошение).
2. Гидравлический расчет сети – расход, давление, диаметры трубопроводов, подбор насосного оборудования.
3. Разработка проектной документации с согласованием узла управления и схемы автоматического пуска.

Требования к проектной документации: проект дренчерной системы должен содержать гидравлический расчет, спецификацию оборудования, схему автоматизации и алгоритм срабатывания, а также обоснование выбранной интенсивности орошения в соответствии с категорией объекта. Проектная документация подлежит экспертизе и согласованию в установленном порядке.

Монтаж, включающий прокладку трубопроводов, установка дренчеров, узла управления, подключение к системе пожарной сигнализации, выполняется исключительно субъектами хозяйствования, имеющими соответствующую лицензию.

После монтажа система подлежит пусконаладочным работам и испытаниям (проверка времени срабатывания и фактической интенсивности орошения), прежде чем вводится в эксплуатацию.

Обслуживание дренчерных систем: как и любая автоматическая установка пожаротушения, она требует регулярного технического обслуживания, чтобы гарантировать срабатывание в случае реального пожара.

Что входит в типовое ТО:

1. Внешний осмотр дренчеров на предмет засорения, коррозии, механических повреждений.
2. Проверка герметичности трубопроводов и узла управления.
3. Контроль исправности привода открытия клапана (электромагнитного, пневматического или гидравлического).
4. Испытательный пуск системы (полный или с отключенной подачей воды в обходной контур) для проверки времени срабатывания.
5. Проверка исправности насосной станции и автоматического ввода резерва.

Периодичность проверок определяется эксплуатационной документацией производителя оборудования и требованиями действующих НАПБ.
