Пожаротушение тонкораспыленной водой

• Охлаждение – капли мгновенно испаряются в зоне горения, поглощая огромное количество тепла (на испарение 1 литра воды тратится значительно больше энергии, чем на ее нагрев, поэтому эффект охлаждения намного сильнее, чем от того же объема сплошной струи).
• Вытеснение кислорода – пар, образующийся при испарении, резко увеличивается в объеме и локально снижает концентрацию кислорода в зоне горения.
• Экранирование теплового излучения – облако капель частично блокирует передачу тепла от очага пожара на соседние горючие материалы, замедляя распространение огня.
• Смачивание поверхности – мелкие капли лучше прилипают к поверхности материала, чем крупные, и охлаждают топливо, уменьшая риск повторного возгорания.

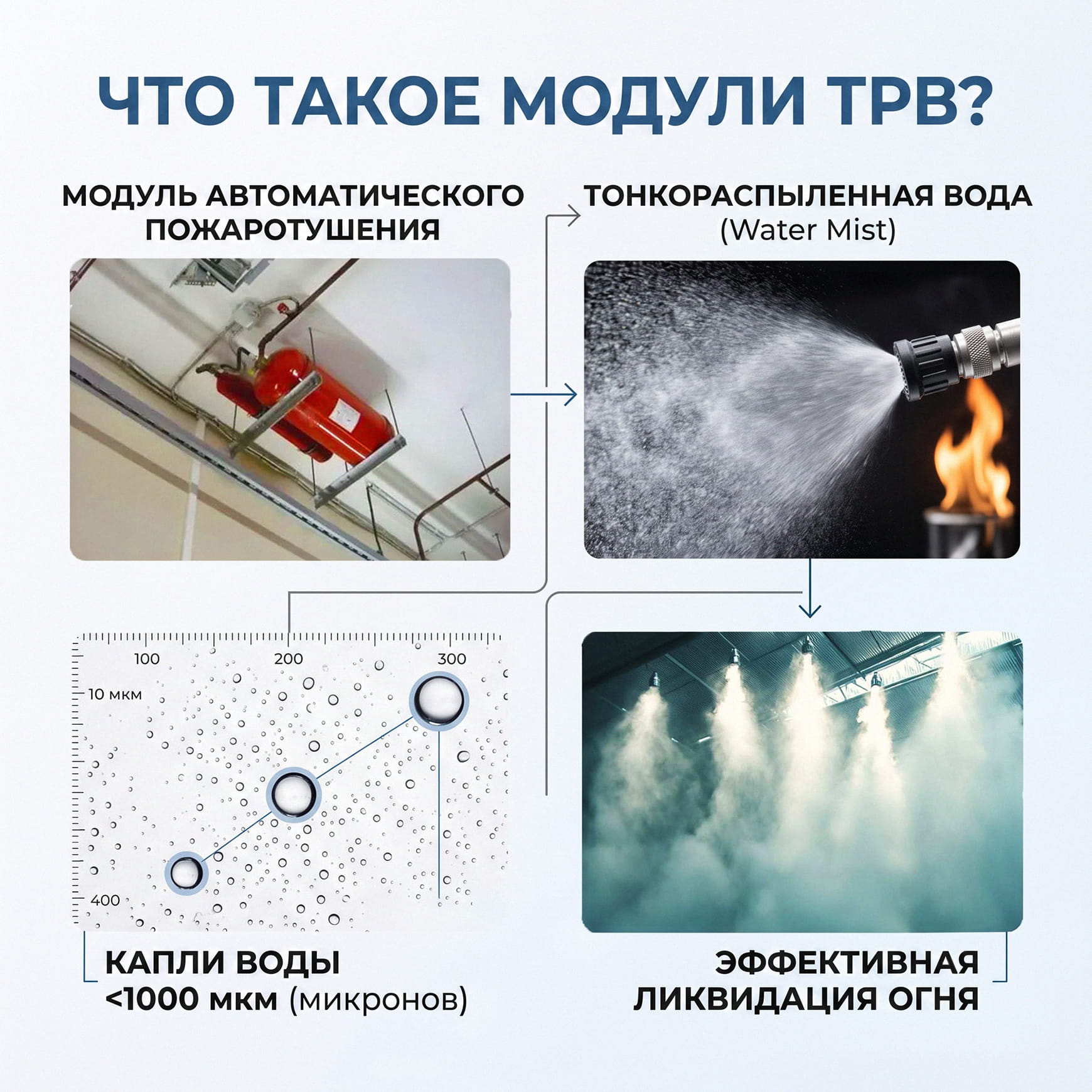

Модули ТРВ (автономные модульные установки) – готовые заводские баллоны с водой и газом-вытеснителем, которые просто монтируются в помещении без насоса и без разветвленной сети труб. Тушат пожары классов А, В, Е (подробнее о классификации пожаров) на площади от 15 до 30 м² в зависимости от объема модуля.

Модули могут быть полностью автономными (срабатывают от собственного теплового замка без какой-либо сигнализации или электричества) или иметь электрический пуск, интегрированный в общую систему пожарной сигнализации объекта.

Это самое распространенное решение на украинском рынке – именно такие модули (типа «Спрут», «Буран ТРВ» и аналоги) предлагает подавляющее большинство поставщиков. Подходит для офисов, гаражей, паркингов, торговых помещений, электрощитовых и т.д.

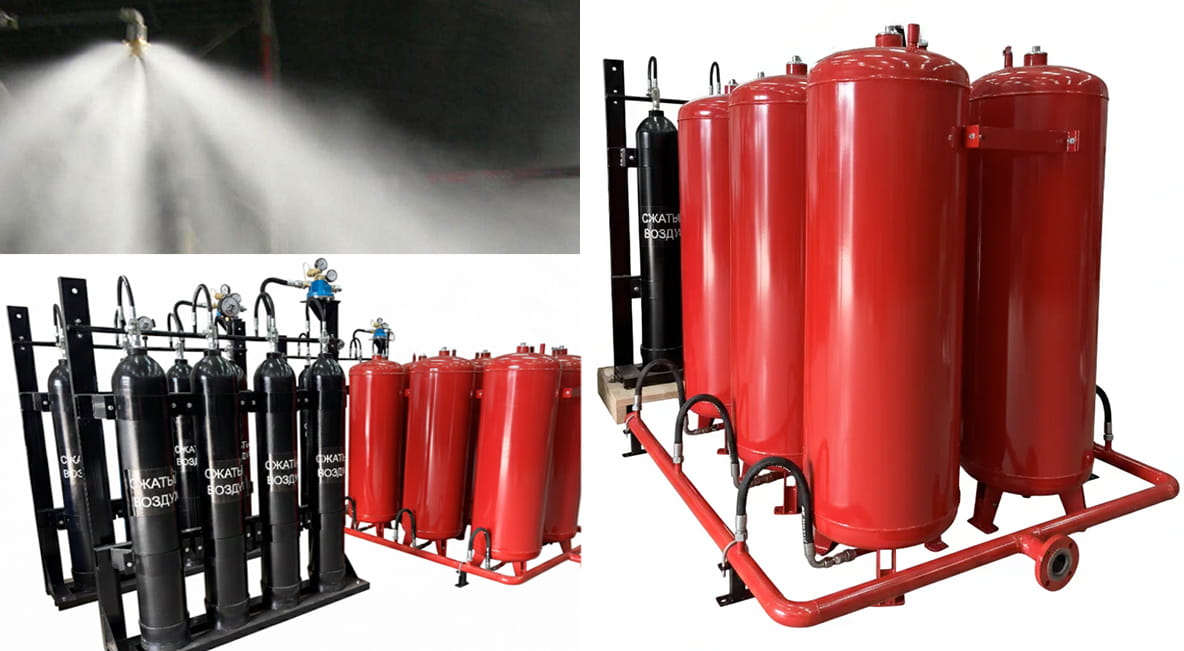

Централизованные (сетевые) системы с насосной станцией или батареей баллонов и разветвленным трубопроводом форсунок – менее распространенное и более дорогое инженерное решение, которое проектируют для крупных объектов: электростанций, ТРЦ большой площади, туннелей, судов.

Именно такую архитектуру защиты детально описывает действующий в Украине ДСТУ EN 14972-1:2022.

Преимущества:

• Автономность: модуль не зависит от водопровода или перепадов напряжения в городской сети (если имеет автономный источник питания автоматики).
• Минимальные вторичные убытки – по сравнению со спринклерными или дренчерными системами, тонкораспыленная вода меньше повреждает оборудование, документы и отделку помещения.
• Значительно меньший расход воды по сравнению со спринклерной системой – благодаря мелкой фракции капель и более эффективному теплообмену требуется в разы меньше воды для достижения того же эффекта тушения, что критически важно для объектов, где вода сама по себе является источником убытков (архивы, серверные, музейные фонды, электрощитовые).
• Относительная безопасность для персонала – в отличие от газовых систем пожаротушения, вода не вытесняет кислород до уровня, опасного для человека (при условии корректного проектирования), поэтому эвакуация перед пуском системы не всегда является обязательным требованием – но это определяется индивидуальным проектом.
• Возможность применения в помещениях с электрооборудованием – при условии, что система прошла соответствующие испытания и выдержано безопасное расстояние и время обесточивания, мелкодисперсная вода с низкой электропроводностью может применяться там, где сплошная струя воды была бы опасной.

Недостатки (что важно знать):

• Более высокая стоимость оборудования и проектирования (стационарные системы) по сравнению со спринклерными системами – форсунки, насосные станции высокого давления и трубопроводы с мелким сечением стоят значительно дороже типовых спринклерных компонентов.
• Ограниченный запас огнетушащего вещества (модули ТРВ): модуль выпускает заряд за короткое время (обычно 10-30 секунд), после чего его нужно демонтировать и отправлять на перезарядку.
• Чувствительность к загрязнению воды (стационарные системы) – малый диаметр отверстий форсунок требует тщательной фильтрации водоснабжения; недостаточная фильтрация – одна из самых частых причин отказа системы в реальной эксплуатации.
• Обязательная привязка к огневым испытаниям конкретного сценария – система, сертифицированная для одного типа пожарной нагрузки, не может автоматически применяться для другого без дополнительного подтверждения.
• Риск замерзания (стационарные системы) в неотапливаемых помещениях – трубопроводы малого диаметра с водой требуют либо обогрева, либо применения «сухих» участков сети с предварительным наполнением газом.

Монтаж автономных модулей

Для модульных установок полноценный гидравлический расчет не нужен – проектирование сводится к подбору количества и типа модулей по паспортным данным производителя (площадь защиты, класс пожара, высота потолка) и их размещению в соответствии со схемой, приведенной в технической документации на конкретный модуль. Основные этапы:

1. Определение класса пожарной нагрузки помещения (А, В, Е) и соответствия ему паспортных данных модуля.
2. Расчет количества модулей исходя из площади помещения и заявленной производителем площади защиты одного модуля.
3. Выбор способа пуска – автономный (тепловой замок) или интегрированный в систему пожарной сигнализации объекта.
4. Монтаж модуля на кронштейнах или настенном креплении согласно инструкции производителя, подключение к шлейфу сигнализации (если предусмотрено).
5. Проверка срабатывания пускового узла и целостности пломб.

Проектирование и монтаж централизованных систем

Для сетевых систем ТРВ с насосом и разветвленным трубопроводом проектирование – это полноценная инженерная задача:

1. Определение пожарной нагрузки и сценария пожара – без этого невозможно подобрать систему с соответствующим протоколом испытаний.
2. Гидравлический расчет сети – определение необходимого давления, расхода воды и количества форсунок с учетом длины и диаметра трубопроводов.
3. Подбор источника водоснабжения – резервуар, насосная станция или батарея баллонов, с расчетом запаса воды на расчетное время работы.
4. Разработка проектной документации – включая расчетно-пояснительную записку, спецификацию оборудования и схемы размещения форсунок.
5. Монтаж трубопроводов и оборудования – с соблюдением требований к материалам (чаще всего – нержавеющая сталь или медь из-за малого диаметра каналов и повышенного давления).
6. Пусконаладочные работы и испытания – проверка давления в сети, герметичности соединений, срабатывания побудительных устройств и распылительных насадок.

Проект такой системы должен содержать гидравлический расчет, спецификацию оборудования со ссылкой на протокол огневых испытаний, схему расположения форсунок и побудительных устройств, а также раздел по оценке пожарного риска – если применяется нетипичное техническое решение, не описанное прямо в ДБН В.2.5-56.

Обслуживание централизованных систем

Техническое обслуживание систем противопожарной защиты, в частности тонкораспыленного водяного пожаротушения, проводится в соответствии с регламентом работ, определенным Правилами поддержания эксплуатационной пригодности СПЗ (приказ МВД № 136 от 28.02.2025) и ДСТУ 9047:2020.

Техническое обслуживание системы включает проверку всех основных узлов и параметров работы, контроль состояния оборудования и ведение необходимой эксплуатационной документации.

Конкретная периодичность проверок каждого узла системы определяется планом-графиком работ по техническому обслуживанию, который составляется на основании проектной и эксплуатационной документации производителя оборудования.

Обслуживание автономных модулей

Для модулей обслуживание сводится к контролю параметров заводского баллона, а не к проверке трубопроводной сети:

• контроль давления в баллоне по манометру или индикатору на корпусе модуля;
• контроль массы модуля (потеря веса сверх допустимой нормы производителя сигнализирует об утечке);
• визуальный осмотр корпуса, форсунки и пломб на предмет повреждений или коррозии;
• проверка срока службы и при необходимости – перезарядка или замена модуля согласно паспорту производителя;
• проверка исправности электрического узла пуска (если модуль интегрирован с сигнализацией).
