Система контроля загазованности (СКЗ)
Принцип работы, состав и требования ДБН/НАПБ в Украине
Система контроля загазованности (СКЗ) – это комплекс автоматического оборудования, предназначенный для непрерывного измерения концентрации взрывоопасных (метан, пропан-бутан) и токсичных (угарный газ) газов в воздухе закрытого помещения.
Главное предназначение СКЗ: раннее обнаружение утечки газа для предотвращения взрывов, пожаров и отравления людей. Система автоматически перекрывает подачу газа, включает аварийную вентиляцию и оповещает персонал об опасности еще до момента возникновения возгорания.

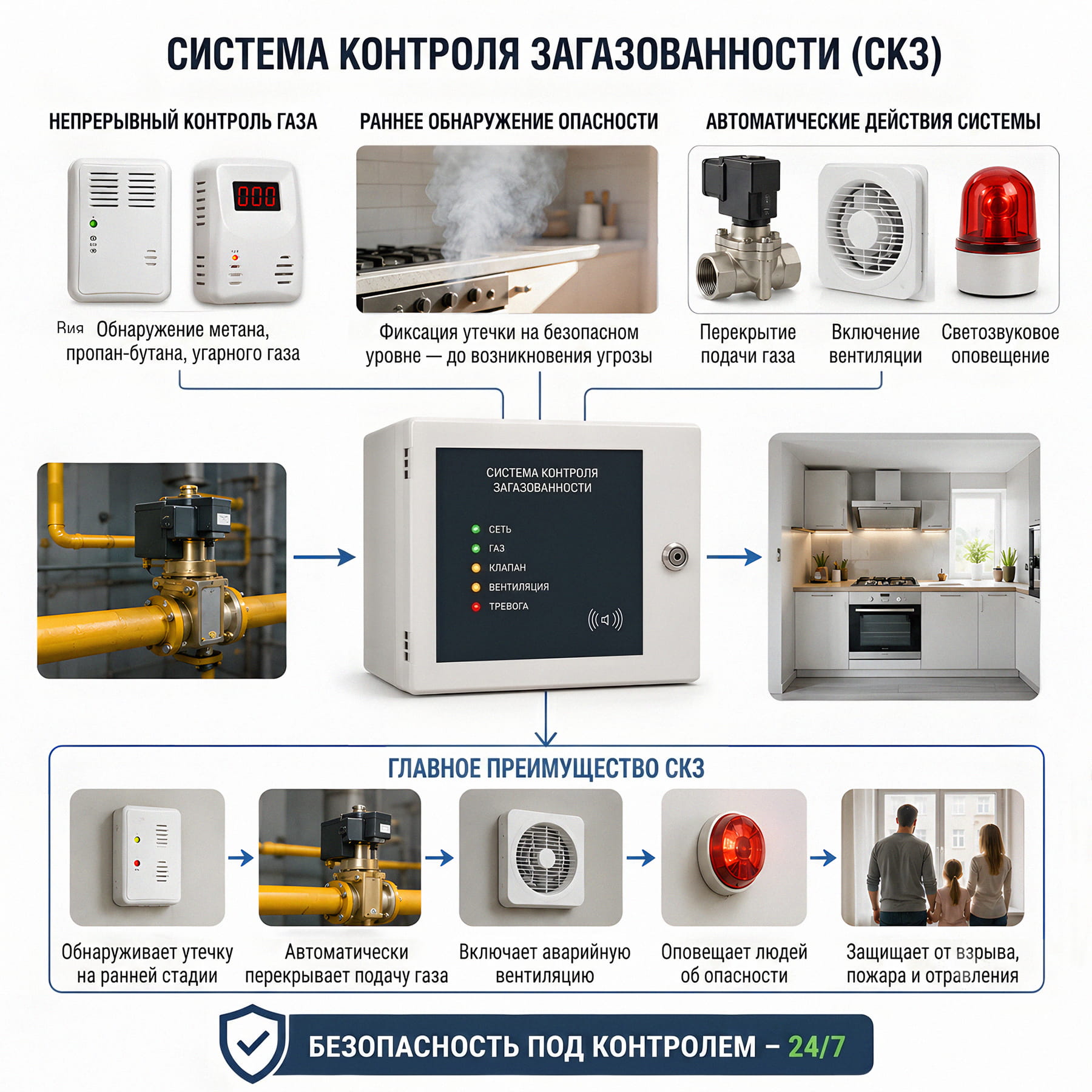

Принцип работы СКЗ
- Датчик фиксирует превышение допустимой концентрации газа (обычно настраивается на 10% или 20% от нижнего концентрационного предела распространения пламени – НКПР).
- Блок управления обрабатывает сигнал и подает питание на исполнительные механизмы.
- Электромагнитный клапан на газопроводе мгновенно закрывается.
- Включаются светозвуковые сирены и вытяжные вентиляторы.
Что входит в систему контроля загазованности
Система контроля загазованности работает как единый механизм и стандартно включает следующие компоненты:
- Газоанализаторы (датчики-сигнализаторы): приборы, анализирующие состав воздуха. Бывают термохимическими (для горючих газов), электрохимическими (для токсичных) и оптическими (наиболее надежные и долговечные).
- Блок управления и индикации: «мозг» системы. Собирает данные с датчиков, отображает текущую концентрацию на дисплее и управляет автоматикой.
- Электромагнитный клапан-отсекатель: устанавливается на вводе газопровода в помещение. Нормально-открытое или нормально-закрытое устройство, блокирующее трубу при аварии.
- Исполнительные устройства: реле для запуска аварийной вентиляции или передачи сигнала на пульт. При использовании СКЗ в системах пожарной безопасности реле передает сигнал на приемно-контрольный прибор системы пожарной сигнализации (ППКП).
- Средства оповещения: светозвуковые оповещатели в помещении и (при необходимости) на диспетчерском пункте.
- Линии связи и источник бесперебойного питания – для сохранения работоспособности системы во время отключения основного электроснабжения.
Преимущества СКЗ
Система контроля загазованности позволяет обнаружить утечку газа на стадии, когда концентрация еще далека от взрывоопасной, и автоматически перекрыть подачу газа без участия человека – это главное преимущество СКЗ.
В то же время система эффективна только при условии правильного подбора типа сенсора под конкретный газ и своевременной поверки: газоанализаторы имеют ограниченный межповерочный интервал (как правило, 1 год) и теряют чувствительность без регулярного обслуживания, поэтому СКЗ – это не разовая инсталляция, а элемент, требующий эксплуатационного регламента.
Где применяется СКЗ
Чаще всего системы контроля загазованности проектируют для:
- газовых котельных и топочных;
- газораспределительных пунктов (ГРП) и шкафных регуляторных пунктов (ШРП);
- подземных и закрытых автостоянок и паркингов (контроль СО от выхлопных газов);
- подвальных и цокольных помещений жилых и общественных зданий, где проложены газопроводы;
- газозаправочных станций и пунктов хранения баллонов;
- производственных помещений с технологическими процессами на основе горючих или токсичных газов.
Нормативная база
Проектирование и монтаж систем контроля загазованности в Украине регламентируется рядом документов. Ключевые из них:
- ДБН В.2.5-20:2018 «Газоснабжение»
- Регламентирует обязательную установку СКЗ в котельных, теплогенераторных, кухнях заведений общественного питания (если установлено газовое оборудование) и в подвальных помещениях.
- Определяет высоту установки датчиков в зависимости от веса газа: для метана (легче воздуха) – под потолком (на расстоянии не более 0,1–0,2 м от него); для пропан-бутана (тяжелее воздуха) – у пола; для угарного газа – на уровне дыхания человека (1,5–1,8 м от пола).
- НПАОП 0.00-1.76-15 «Правила безопасности систем газоснабжения»
- Устанавливает требования к эксплуатации и проверке работоспособности систем блокировки подачи газа.
- ДБН В.2.5-56:2014 «Системы противопожарной защиты»
- Определяет порядок взаимодействия инженерных систем при авариях и пожарах, требования к прокладке кабельных линий управления (использование огнестойкого кабеля для цепей, управляющих противопожарной автоматикой).
Отдельно стоит отметить: СКЗ как инженерная система не описана единым профильным ДБН – ее состав и размещение регламентируются совокупностью документов в зависимости от типа объекта (котельная, паркинг, ГРП и т.д.), поэтому на этапе проектирования важно определить, под какую именно категорию помещения попадает объект.
