Система контролю загазованості (СКЗ)
Вимоги ДБН/НАПБ, склад та проєктування
Система контролю загазованості (СКЗ) – це комплекс автоматичного обладнання, призначений для безперервного вимірювання концентрації вибухонебезпечних (метан, пропан-бутан) та токсичних (чадний газ) газів у повітрі закритого приміщення.
Головне призначення СКЗ: раннє виявлення витоку газу для запобігання вибухам, пожежам та отруєнню людей. Система автоматично перекриває подачу газу, вмикає аварійну вентиляцію та сповіщає персонал про небезпеку ще до моменту виникнення загоряння.

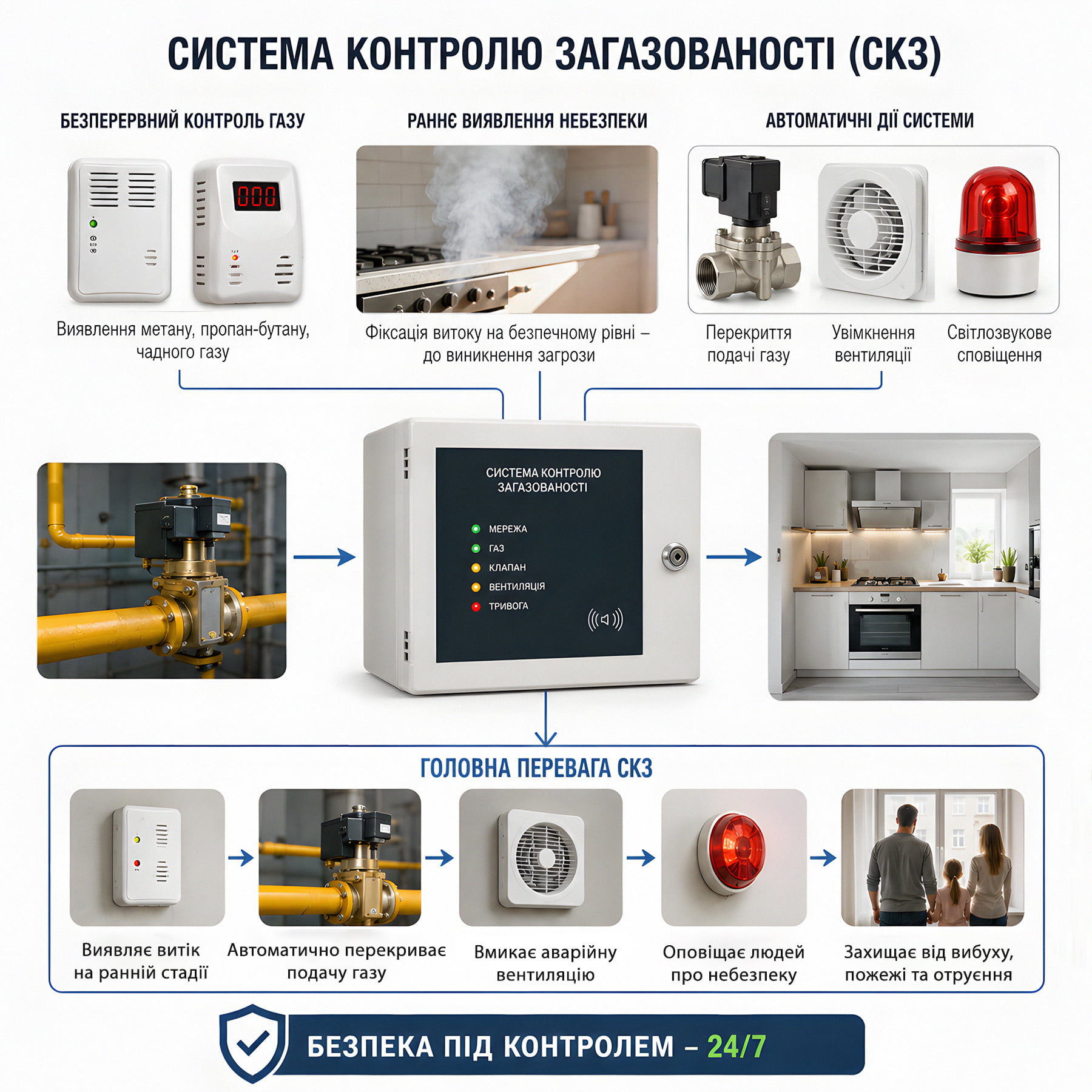

Принцип роботи СКЗ
- Датчик фіксує перевищення допустимої концентрації газу (зазвичай налаштовується на 10% або 20% від нижньої концентраційної межі поширення полум’я – НКМПП).
- Блок управління обробляє сигнал і подає живлення на виконавчі механізми.
- Електромагнітний клапан на газопроводі миттєво закривається.
- Вмикаються світлозвукові сирени та витяжні вентилятори.
Що входить до системи контролю загазованості
Система контролю загазованості працює як єдиний механізм і стандартно включає такі компоненти:
- Газоаналізатори (датчики-сигналізатори): прилади, що аналізують склад повітря. Бувають термохімічними (для горючих газів), електрохімічними (для токсичних) та оптичними (найбільш надійні та довговічні).
- Блок управління та індикації: “мозок” системи. Збирає дані з датчиків, відображає поточну концентрацію на дисплеї та керує автоматикою.
- Електромагнітний клапан-відсікач: встановлюється на вводі газопроводу в приміщення. Нормально-відкритий або нормально-закритий пристрій, який блокує трубу при аварії.
- Виконавчі пристрої: реле для запуску аварійної вентиляції або передачі сигналу на пульт. При використанні СКЗ в системах пожежної безпеки реле передає сигнал на приймально-контрольний прилад системи пожежної сигналізації (ППКП).
- Засоби оповіщення: світлозвукові оповіщувачі у приміщенні та (за потреби) на диспетчерському пункті.
- Лінії зв’язку та джерело безперебійного живлення – для збереження працездатності системи під час відключення основного електропостачання.
Переваги СКЗ
Система контролю загазованості дає змогу виявити витік газу на стадії, коли концентрація ще далека від вибухонебезпечної, і автоматично перекрити подачу газу без участі людини – це головна перевага СКЗ.
Водночас система ефективна лише за умови правильного підбору типу сенсора під конкретний газ і своєчасної повірки: газоаналізатори мають обмежений міжповірочний інтервал (як правило, 1 рік) і втрачають чутливість без регулярного обслуговування, тому СКЗ – це не одноразова інсталяція, а елемент, що потребує експлуатаційного регламенту.
Де застосовується СКЗ
Найчастіше системи контролю загазованості проєктують для:
- газових котелень і топкових;
- газорозподільних пунктів (ГРП) та шафових регуляторних пунктів (ШРП);
- підземних і закритих автостоянок та паркінгів (контроль СО від вихлопних газів);
- підвальних і цокольних приміщень житлових та громадських будівель, де прокладено газопроводи;
- газозаправних станцій і пунктів зберігання балонів;
- виробничих приміщень із технологічними процесами на основі горючих чи токсичних газів.
Нормативна база
Проєктування та монтаж систем контролю загазованості в Україні регламентується низкою документів. Ключові з них:
- ДБН В.2.5-20:2018 “Газопостачання”
- Регламентує обов’язкове встановлення СКЗ у котельнях, теплогенераторних, кухнях закладів громадського харчування (якщо встановлено газове обладнання) та в підвальних приміщеннях.
- Визначає висоту встановлення датчиків залежно від ваги газу: для метану (легший за повітря) – під стелею (на відстані не більше 0,1–0,2 м від неї); для пропан-бутану (важчий за повітря) – біля підлоги; для чадного газу – на рівні дихання людини (1,5–1,8 м від підлоги).
- Правила безпеки систем газопостачання (НПАОП 0.00-1.76-15)
- Встановлює вимоги до експлуатації та перевірки працездатності систем блокування подачі газу.
- ДБН В.2.5-56:2014 “Системи протипожежного захисту”
- Визначає порядок взаємодії інженерних систем під час аварій та пожеж, вимоги до прокладання кабельних ліній управління (використання вогнестійкого кабелю для ланцюгів, що керують протипожежною автоматикою).
Окремо варто зазначити: СКЗ як інженерна система не описана єдиним профільним ДБН – її склад і розміщення регламентуються сукупністю документів залежно від типу об’єкта (котельня, паркінг, ГРП тощо), тому на етапі проєктування важливо визначити, під яку саме категорію приміщення потрапляє об’єкт.
