З чого складається вогнегасник і як він працює

Будова, схема-розріз, принцип роботи

Зміст статті

Вогнегасник – це первинний засіб пожежогасіння, призначений для локалізації та ліквідації загорянь на початковій стадії пожежі. Незважаючи на різноманіття типів вогнегасників (ВП, ВВК, ВВП, ВВПА), більшість моделей мають схожу конструкцію та принцип дії.

У цій статті розберемо з чого складається вогнегасник, його будову та принцип роботи кожного з типів.

Будова вогнегасника: конструкція та компоненти

Незалежно від типу вогнегасної речовини, більшість переносних вогнегасників мають спільну базову конструкцію з кількох ключових вузлів. Відмінності між ними – в основному в заряді (те, чим він заправлений) та способі створення робочого тиску.

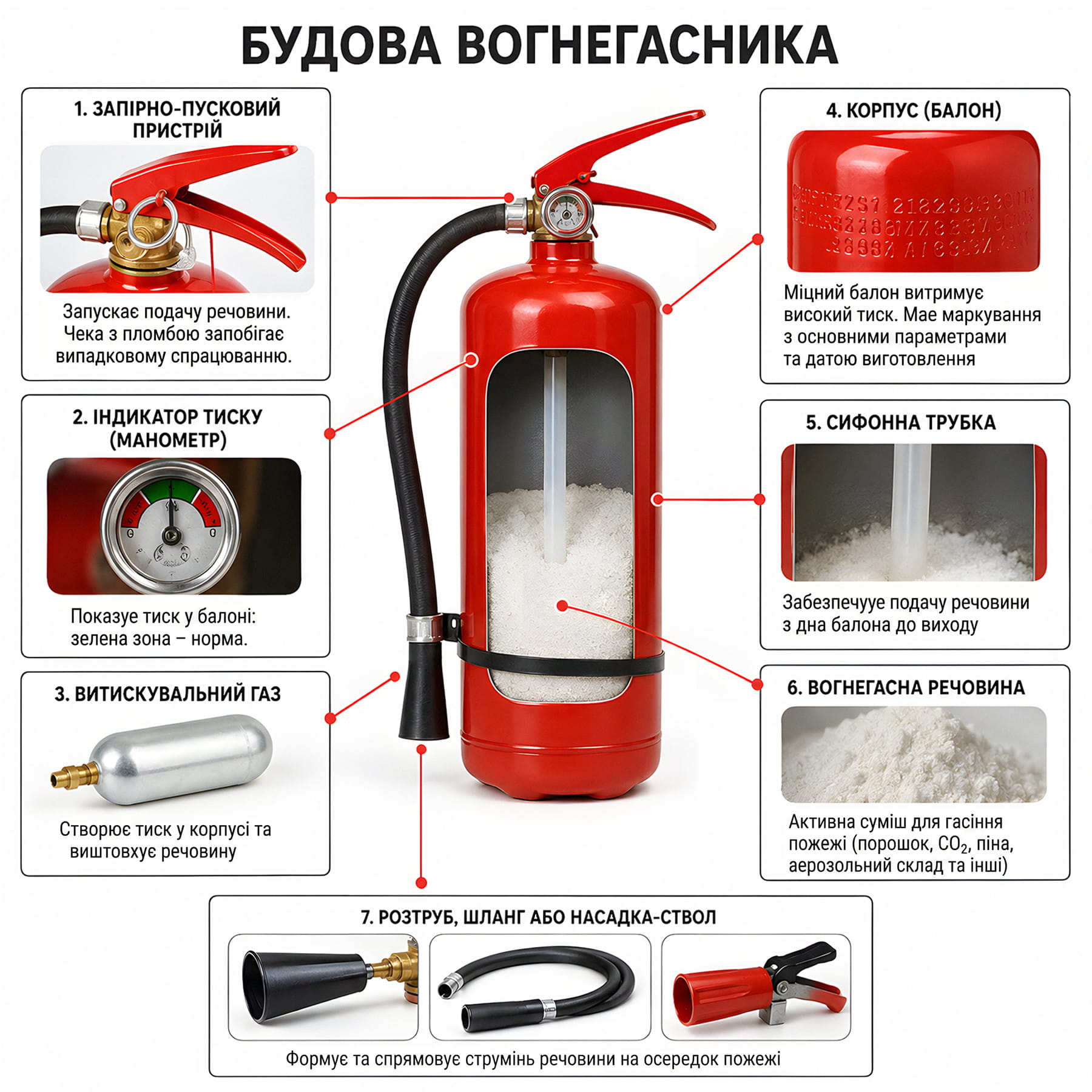

Будова вогнегасника – інфографіка про кожен елемент конструкції.

Корпус (балон)

Це сталевий або (рідше) алюмінієвий балон, здатний витримувати високий внутрішній тиск. Корпус виготовляється методом глибокої витяжки або зварювання і проходить гідравлічні випробування на заводі – саме тому на балоні завжди є маркування з датою виготовлення та робочим і випробувальним тиском.

Товщина стінки та матеріал підбираються під конкретний тип заряду: для вуглекислотних вогнегасників, де тиск у балоні сягає до 6 МПа і вище, корпус суттєво товстостінніший, ніж у порошкових.

⚠️ Вимоги до конструкції корпуса, товщини стінок і методики випробувального тиску встановлює ДСТУ EN 3-7:2014 «Вогнегасники переносні. Частина 7. Характеристики, вимоги до робочих параметрів і методи випробування».

Запірно-пусковий пристрій (ЗПП)

Механізм у верхній частині корпусу, який утримує газ та речовину всередині. Найпоширеніші конструкції – важільного типу (натискний важіль з фіксувальною чекою) та пістолетного типу.

Сюди також входить запобіжна чека з пломбою: металева або пластикова деталь (кільце), яка блокує пусковий важіль і запобігає випадковому натисканню на пусковий пристрій. Пломба підтверджує, що вогнегасник не використовувався.

Сифонна трубка

Трубка всередині корпусу, що опускається до дна балона і забезпечує подачу вогнегасної речовини до розтруба.

Вогнегасна речовина

Активна суміш, яка безпосередньо гасить полум’я. Тип речовини – головний параметр, що визначає, для яких класів пожежі підходить вогнегасник, і саме на ньому базується маркування (ВП, ВВК, ВВП, ВВПА тощо).

Вогнегасний порошок – дрібнодисперсна суміш на основі бікарбонату натрію, фосфорно-амонійних солей або інших сумішей з гідрофобними добавками, що запобігають злежуванню заряду. Гасить за рахунок інгібування хімічної реакції горіння та часткової ізоляції осередку від кисню.
Вуглекислота (CO₂) – зберігається в балоні у скрапленому стані під власним тиском насиченої пари. На виході різко розширюється, охолоджується до снігоподібного стану і витісняє кисень із зони горіння.
Вода з піноутворювачем – водний розчин поверхнево-активної речовини, яка через насадку-генератор перетворюється на повітряно-механічну піну й ізолює поверхню горючої рідини від кисню.
Аерозольний склад – той самий водопінний заряд, але подається через розпилювач у дрібнодисперсному вигляді, що покращує охолодження і скорочує витрату речовини; використовується в компактних переносних вогнегасниках типу ВВПА.

👉 Детальніше про види та їх відмінності у статті «Типи вогнегасників».

Витискувальний газ

Газ (найчастіше азот або очищене повітря), який створює надлишковий тиск всередині корпусу вогнегасника і “виштовхує” порошок чи іншу суміш для гасіння.

Закачується або безпосередньо в балон (закачні моделі), або міститься в окремому картриджі-газогенераторі, що проколюється при активації (газогенераторні порошкові моделі).

У вуглекислотних вогнегасниках окремий витискувальний газ не потрібен – сама речовина (CO₂) створює тиск власною парою.

Індикатор тиску (манометр)

Манометр встановлюють на вогнегасники закачного типу (порошкові і водопінні із власним надлишковим тиском).

Шкала має кольорові зони: зелена – робочий тиск у нормі, червона зліва – недостатній тиск, червона справа – надлишковий тиск.

Якщо тиск недостатній або надлишковий, такий вогнегасник потребує негайного перезаряджання або ремонту на спеціалізованому пункті технічного обслуговування (ПТОВ).

Розтруб, шланг або насадка-ствол

Формує та спрямовує струмінь вогнегасної речовини на вогнище. Для порошкових та водопінних вогнегасників використовується гнучкий шланг із соплом, для вуглекислотних – жорсткий або гнучкий пластиковий розтруб.

Для вогнегасників малого об’єму розтруб часто закріплений безпосередньо на корпусі, а для великих переносних і пересувних моделей використовується гнучкий шланг довжиною від 1 до кількох метрів.

Як працює вогнегасник: принцип роботи

Загальна логіка роботи вогнегасників однакова для всіх типів: витягнути чеку → направити розтруб/шланг на полум’я → натиснути важіль → подавати речовину коротким рухом з боку в бік. Але фізичний механізм гасіння відрізняється залежно від типу вогнегасної речовини.

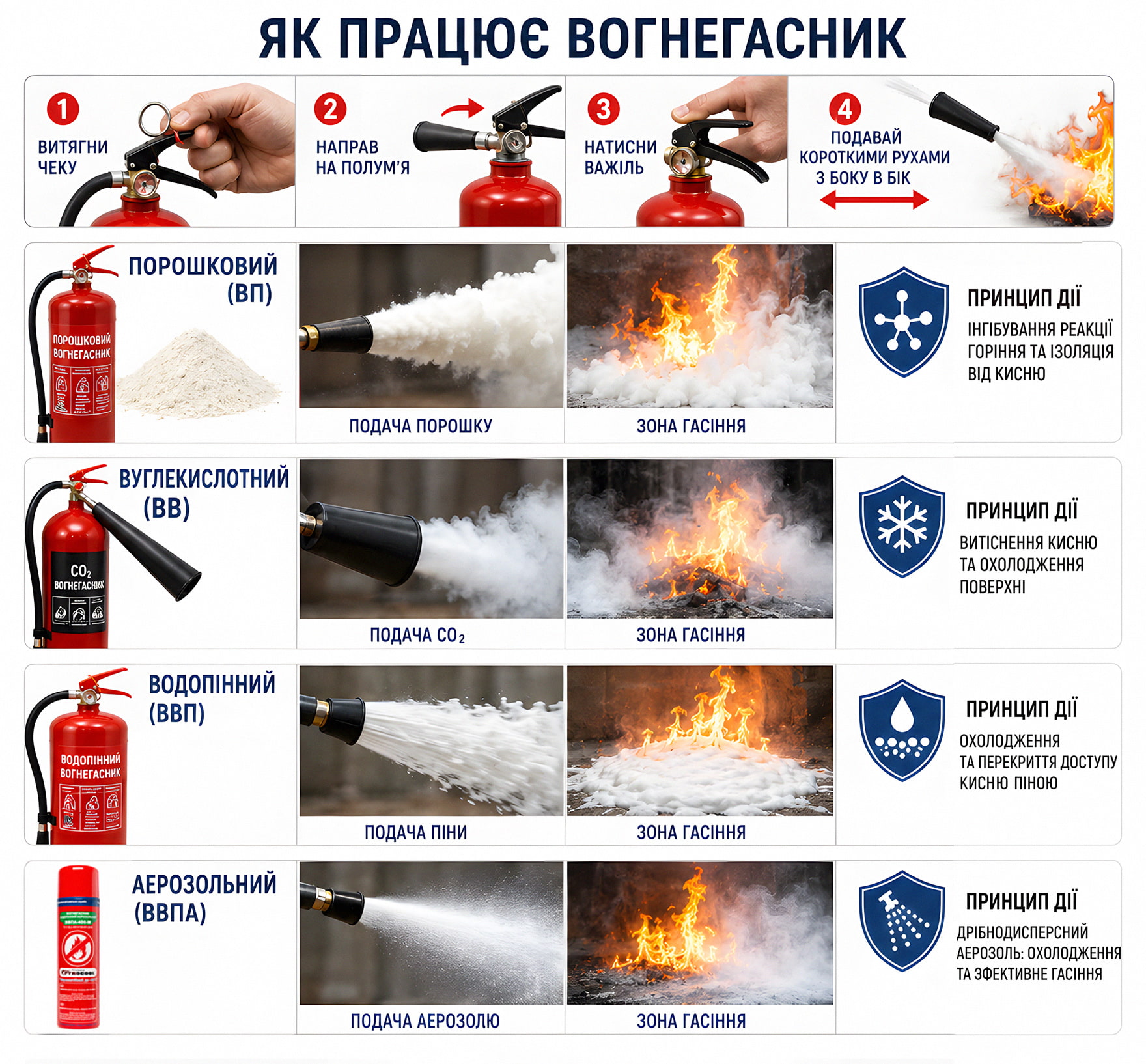

Детальна схема як працює вогнегасник (різних типів): ВП, ВВК, ВВП, ВВПА.

Як працює порошковий вогнегасник (ВП)

Заряд – дрібнодисперсний вогнегасний порошок на основі бікарбонату натрію, фосфорно-амонійних сполук або інших солей. При активації порошок під тиском газу-витискувача (найчастіше азоту або вуглекислого газу з газогенератора) викидається через сифонну трубку і шланг у вигляді хмари.

Гасіння відбувається за рахунок інгібування хімічної реакції горіння частинками порошку, а також частково – ізоляції від кисню.

Як працює вуглекислотний вогнегасник (ВВК)

Заряд – скраплений діоксид вуглецю під власним тиском насиченої пари (близько 5,7–6 МПа за температури +20 °C). При натисканні на пусковий пристрій CO₂ різко розширюється, переходячи частково у газоподібний, частково у снігоподібний (сухий лід) стан, і різко охолоджується.

Гасіння відбувається за рахунок витіснення кисню з зони горіння та охолодження поверхні палаючого матеріалу.

⚠️ Важливо: під час роботи вуглекислотного вогнегасника температура його розтруба падає до -70 °C. Тому категорично заборонено триматися голими руками за сам розтруб або металеві з’єднання під час гасіння – це гарантовано призведе до обмороження. Тримати пристрій потрібно виключно за спеціальну ізольовану ручку біля основи розтруба.

Як працює водопінний вогнегасник (ВВП)

Заряд – водний розчин піноутворювача, який на виході через насадку-генератор перетворюється на повітряно-механічну піну.

Працює за рахунок гасіння відразу двома методами: за рахунок охолодження поверхні горючого матеріалу, завдяки водяній основі, а також за рахунок перекриття доступу кисню, завдяки утворенню плівки (піни) на поверхні.

Як працює аерозольний вогнегасник (типу ВВПА)

Заряд – той самий водопінний склад, що й у ВВП, але принципова різниця полягає в конструкції розпилювача: дрібнодисперсний аерозольний факел замість суцільного струменя піни, що покращує охолодження й дозволяє зменшити витрату заряду при збереженні ефективності гасіння.

Ефективні для класів пожеж A, B, E (електрообладнання під напругою, що не перевищує вказану в паспорті), а окремі моделі – додатково для класу F (займання рослинних олій і жирів на кухонному обладнанні). 👉 Детальніше про класи пожеж.

Через компактні розміри та простоту аерозольні вогнегасники зручні для кухонь, кав’ярень і закладів громадського харчування.

Короткий висновок

Вогнегасник – це відносно проста інженерна конструкція, ефективність якої залежить від правильного вибору типу заряду під конкретний об’єкт і від регулярного технічного обслуговування.

Порошкові моделі універсальні й підходять для більшості приміщень, вуглекислотні – кращий вибір для електрообладнання, серверних та електрощитових, водопінні – незамінні там, де є ризик займання горючих рідин.
