Генератор пены для пожаротушения
Виды, принцип работы, нормы ДСТУ

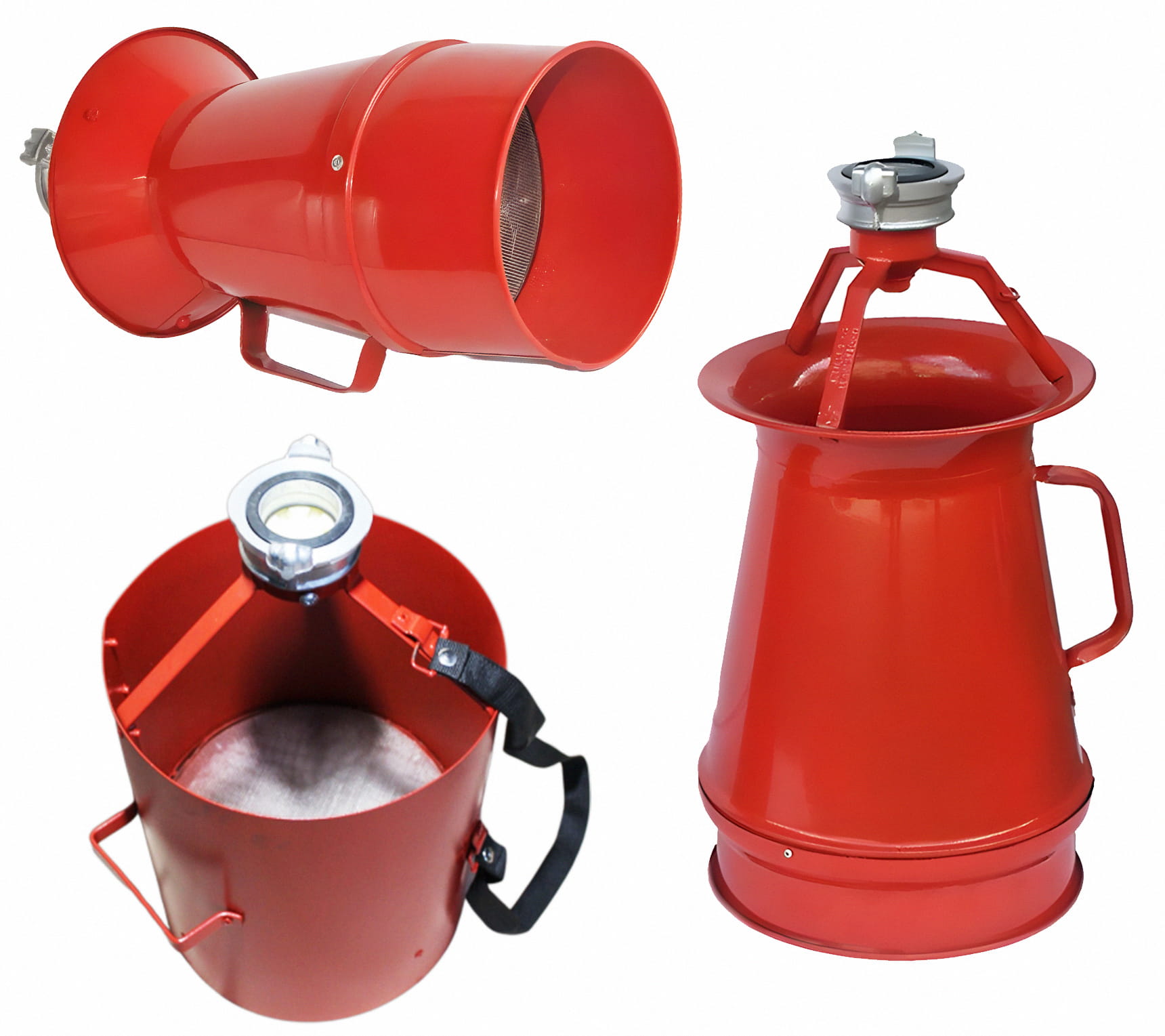

Что такое генератор пены
Генератор пены (ствол-генератор пены, ГПС) – это пожарно-техническое устройство, которое преобразует водный раствор пенообразователя в воздушно-механическую пену заданной кратности. Внутри генератора раствор распыляется через насадок вихревого типа, смешивается с атмосферным воздухом и проходит через пакет металлических сеток, где формируются устойчивые воздушные пузырьки – собственно пена.
Генератор пены не является емкостью для хранения огнетушащего вещества и не смешивает пенообразователь с водой – эти функции выполняет пеносмеситель для пенного пожаротушения, и пенообразователь пожарный.
То есть пожарный генератор пены – это конечный элемент системы, который непосредственно формирует пену и подает ее на очаг горения.
Принцип работы
Раствор пенообразователя под давлением подается на распылитель генератора, где разбивается на мелкие капли и захватывает воздух из атмосферы. Смесь проходит через пакет сеток (обычно 2–4 слоя), на которых и формируется пена. Кратность пены – отношение объема полученной пены к объёму израсходованного раствора. Для генераторов средней кратности (ГПС) этот показатель составляет 100 ± 30, то есть из 1 литра раствора образуется примерно 70–130 литров пены.
Типы генераторов
Пожарные генераторы пены делятся на типы в зависимости от кратности пены, а также подразделяются на стационарные и переносные виды.
- Генераторы пены низкой кратности (кратность до 20) – применяются преимущественно для тушения нефтепродуктов в резервуарах и проливов горючих жидкостей. Они создают тяжелую, плотную пену, которая обладает высокой устойчивостью и способна подаваться на большие расстояния струей.
- Генераторы пены средней кратности (кратность от 20 до 200) – самый распространенный тип в Украине (например, серия ГПС). Оптимальны для локального и объемного тушения на промышленных производствах, складах ГСМ и т.д.
- Генераторы пены высокой кратности (кратность более 200) – используются для сверхбыстрого заполнения больших замкнутых объемов (кабельные туннели, трюмы судов, логистические центры, ангары). Такие устройства обычно интегрируются в крупные комплексы систем автоматического пожаротушения.
- Переносные (ГПС) – ручные стволы-генераторы (например, ГПС-600, ГПС-2000*), которыми пользуются пожарные подразделения или обслуживающий персонал объекта.
- Стационарные (ГПСС) – монтируются непосредственно на резервуарах с нефтепродуктами или в автоматических установках пенного тушения.
*Индекс в названии указывает на производительность по пене в литрах в секунду.
Подробнее в статье «Кратность пены – что это, виды и применение в пожаротушении».
Нормативные требования к генераторам пены
Установка генераторов пены жестко регламентируется строительными нормами и стандартами. При проектировании, выборе и эксплуатации генераторов пены следует ориентироваться на следующие документы:
- ДБН В.2.5-56:2014 «Системы противопожарной защиты» – документ определяет общие требования о необходимости оборудования конкретных объектов пенным пожаротушением, а также алгоритмы расчета количества генераторов.
- ДСТУ EN 13565-1:2015 «Стационарные системы пожаротушения. Системы пенного пожаротушения. Часть 1» – требования к компонентам стационарных пенных систем, включая пеногенераторы и пенокамеры.
- ДСТУ EN 13565-2:2022 «Системы пенного пожаротушения. Часть 2» – проектирование, монтаж и техническое обслуживание стационарных систем.
- ДСТУ 8615:2016 «Пенообразователи для тушения пожаров. Руководства по обращению с огнетушащими веществами» – правила обращения с рабочими растворами, подаваемыми через стволы-генераторы.
- ДСТУ 3789-98 «Пенообразователи общего назначения для тушения пожаров» – требования к самому пенообразователю, который генератор преобразует в пену.
Важно: ДСТУ 2113-92 «Генераторы пены средней кратности. Технические условия» (ГОСТ 12962-93), который ранее устанавливал технические требования к ГПС (рабочее давление, расход раствора, кратность пены, дальность подачи), отменен с 01.01.2026 согласно приказу от 29.08.2025 № 202. Отдельного национального стандарта на замену для переносных генераторов пены (ГПС) пока не принято – технические параметры конкретных моделей следует проверять по техническим условиям (ТУ) производителя или паспорту на изделие, а для стационарных систем – ориентироваться на ДСТУ EN 13565-1.
