Про що цей документ

ДСТУ 4809:2007 установлює вимоги пожежної безпеки до ізольованих проводів та кабелів – як електричних (з ізольованими металевими жилами для передавання електроенергії чи сигналів), так і оптичних. Документ визначає, як класифікувати кабельну продукцію за поведінкою під час горіння: наскільки вона поширює полум’я, скільки виділяє токсичних газів і диму, наскільки корозійно активні продукти її згоряння та чи зберігає кабель працездатність (цілісність кіл) під час пожежі.

Стандарт вирішує проблему класифікації кабельної продукції за ключовими показниками пожежної небезпеки (здатність до поширювання полум’я, виділення токсичних газів, димоутворення та збереження працездатності під час пожежі). Це дозволяє проектувальникам та власникам об’єктів чітко обирати необхідний тип кабелю залежно від умов його прокладання та вимог безпеки приміщення. Документ необхідний для підтвердження безпеки низьконапружного обладнання та будівельних виробів.

Основні положення ДСТУ 4809:2007

Для кого обов’язковий

• Виробники ізольованих проводів та кабелів
• Випробувальні лабораторії, що проводять сертифікацію кабельної продукції
• Проектувальники електричних мереж і систем протипожежного захисту
• Органи, що здійснюють підтвердження відповідності низьковольтного обладнання та будівельних виробів

Ключові технічні параметри (класи за 9 показниками)

• Стійкість до поширювання полум’я – за поодинокого прокладання (клас 0 або 1) та за прокладання у пучках (категорії A F/R, A, B, C, D)
• Токсичність продуктів згоряння – показник Hcl50: класи Тк0–Тк3
• Димоутворювальна здатність при тлінні (ДТк0–ДТк2) та при полум’яному горінні (ДПк0–ДПк2)
• Корозійна активність продуктів згоряння – класи Кк0–Кк2
• Здатність зберігати цілісність кіл: в умовах стандартного температурного режиму (Ек15–Ек90), в умовах вогневого впливу від 750°C (FE15–FE180) та в умовах комбінованого впливу від 830°C з механічним ударом (FME15–FME180)

Основні вимоги (коротко)

• Кожен ізольований провід чи кабель класифікують за дев’ятьма показниками пожежної небезпеки згідно з таблицями стандарту
• Методи випробування наведено з посиланням на профільні ДСТУ IEC (стійкість до поширення полум’я, токсичність, димоутворення тощо)
• Для силових кабелів обов’язково зазначають допустимий струм і час короткого замикання
• Для всіх ізольованих проводів і кабелів у документації повинен бути вказаний строк служби
• До складу основного маркування виробу обов’язково додають ідентифікаційні позначки за вимогами пожежної безпеки у форматі «ПБ ХХХХХХХХХ» (дев’ять цифр – по одній на кожен показник)
• Здатність кабелю зберігати цілісність кіл в умовах стандартного температурного режиму визначають за обов’язковим додатком В стандарту (детальна методика випробувальної печі, розміщення зразків, критерії порушення цілісності)

Що важливо пам’ятати

• Кабелі однієї марки, але з різними поперечними розмірами можуть належати до різних класів (категорій) – це підтверджують окремими випробуваннями
• Маркування за пожежною безпекою наносять на сам виріб, а якщо це неможливо – вказують у супровідній документації

Практичне застосування

Типові приклади використання:

• Проектні організації – під час підбору марки кабелю для шляхів евакуації, вимагають клас стійкості до поширення полум’я та здатність зберігати цілісність кіл (наприклад, для систем оповіщення про пожежу)
• Забудовники ТРЦ, бізнес-центрів – перевіряють показники токсичності та димоутворення при виборі кабельної продукції для приміщень з масовим перебуванням людей
• Виробники кабелів – використовують стандарт для класифікації продукції та формування маркування ПБ на етапі сертифікації
• Служби пожежної безпеки та експертизи – використовують класи за ДСТУ 4809 під час перевірки відповідності проекту вимогам нормативних документів

Приклад застосування ДСТУ 4809 на практиці

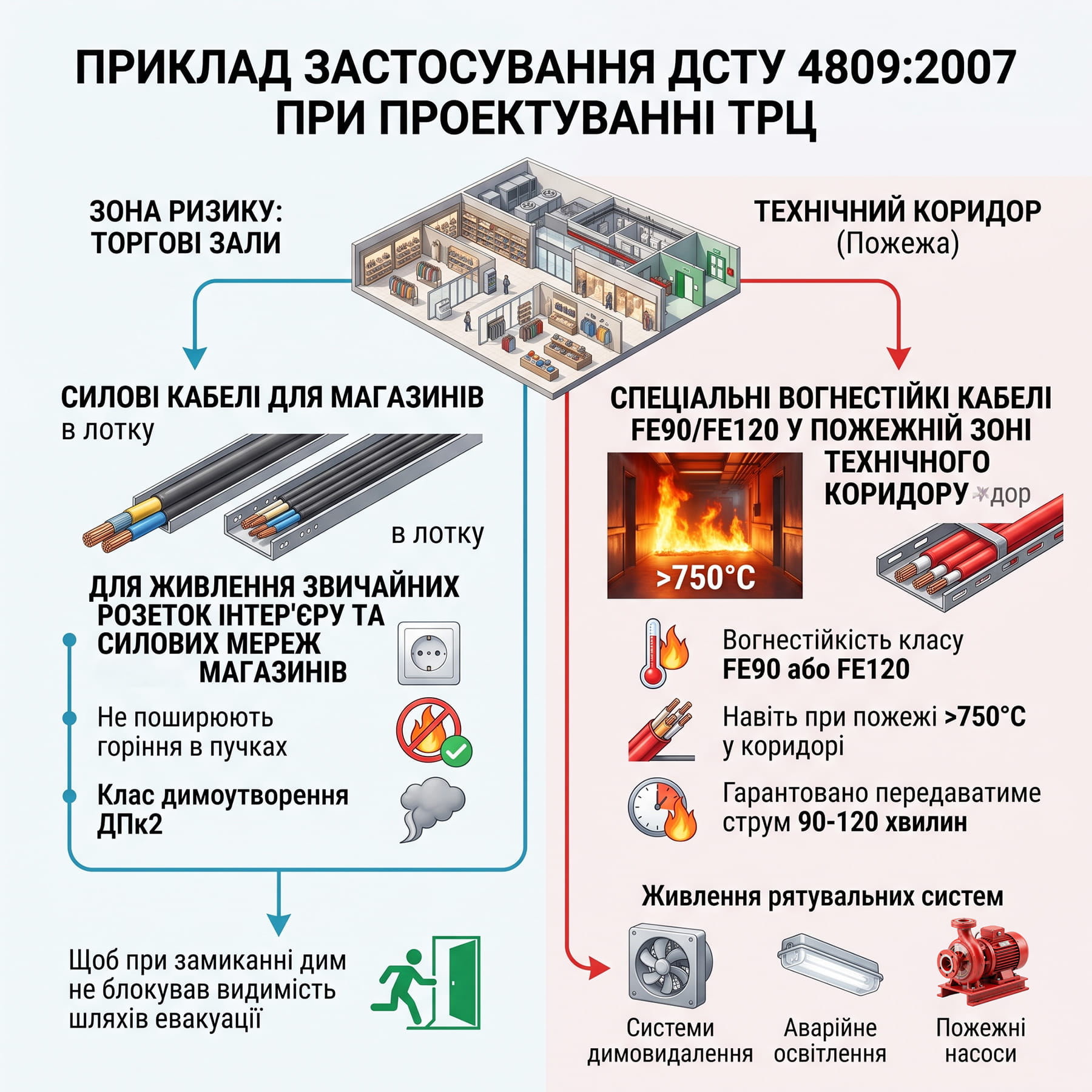

Уявімо проектування системи пожежної сигналізації та оповіщення в торговельно-розважальному центрі. Кабелі, що живлять систему оповіщення про пожежу та підключають гучномовці евакуаційних шляхів, повинні продовжувати працювати певний час навіть під час пожежі, щоб люди встигли евакуюватися.

Проектувальник обирає кабель з відповідним класом здатності до збереження цілісності кіл в умовах вогневого впливу (наприклад, FE90 – 90 хвилин працездатності за температури не менше 750°C), а також враховує клас токсичності та димоутворення, оскільки задимлені евакуаційні шляхи ускладнюють евакуацію.

Усі ці параметри виробник вказує в маркуванні кабелю за структурою ПБ ХХХХХХХХХ, і проектувальник звіряє їх із вимогами профільних ДБН до конкретного типу об’єкта.

Приклад №2

Під час проектування ТРЦ з масовим перебуванням людей фахівці стикаються з різними зонами ризику. Для живлення звичайних розеток у магазинах прокладають силові кабелі, які не поширюють горіння в пучках і мають клас димоутворення ДПк2 (щоб при замиканні дим не блокував видимість шляхів евакуації). Водночас, для живлення систем димовидалення, аварійного освітлення та пожежних насосів використовують спеціальні вогнестійкі кабелі класу FE90 або FE120.

Це означає, що навіть якщо в технічному коридорі вируватиме пожежа з температурою понад 750°C, кабель класу FE90 гарантовано забезпечить роботу щонайменше 90 хвилин, а FE120 — щонайменше 120 хвилин.

Пов’язані документи

У тексті ДСТУ 4809:2007 є нормативні посилання на такі документи:

• ДСТУ IEC 60331-21, -23, -25, -31 – випробування електричних кабелів вогнем (цілісність кіл)
• ДСТУ IEC 60754-1, -2 – випробування на гази, що виділяються під час згоряння матеріалів кабелів
• ДСТУ 2272:2006 – Пожежна безпека. Терміни та визначення основних понять
• ДСТУ 3855-99 – Пожежна безпека. Визначення пожежної небезпеки матеріалів та конструкцій
• ДСТУ 4216:2003, ДСТУ 4217:2003 – випробування кабелів на поширення полум’я за поодинокого прокладання
• ДСТУ 4237-3-21…3-25:2004 – випробування кабелів на поширення полум’я за прокладання у пучках (категорії A F/R, A, B, C, D)
• ДСТУ 4367-2:2004 – вимірювання густини диму, що утворюється під час згоряння кабелів
• ДСТУ Б В.1.1-11:2005 – Захист від пожежі. Електричні кабельні лінії. Метод випробування на вогнестійкість

Детальний перелік усіх пов’язаних документів та міжнародних стандартів можна переглянути безпосередньо у розділі “Нормативні посилання” в повному тексті документа.
