ПУЕ – Правила улаштування електроустановок
Все про головний норматив електробезпеки в Україні
Що таке ПУЕ
Правила улаштування електроустановок (ПУЕ) – це основний нормативно-технічний документ, що регламентує проектування, монтаж, налагодження та експлуатацію електромереж.
Основні функції та призначення ПУЕ
- Безпека: Головне завдання – забезпечити безпечні умови для людей, запобігаючи ураженню електричним струмом, пожежам та іншим аварійним ситуаціям.
- Стандартизація: Документ встановлює єдині стандарти для проектування електричних мереж, включаючи правильний вибір обладнання, кабелів та автоматики.
- Заземлення: ПУЕ вимагають належного заземлення всіх електроустановок для мінімізації ризику ураження струмом.
- Експлуатація: Правила регламентують порядок експлуатації електроустановок, включаючи регулярні технічні огляди, випробування та навчання персоналу.
- Сфери застосування: Правила поширюються на різноманітні електроустановки, від промислових до житлових, а також на зовнішнє освітлення населених пунктів та інші об’єкти.
Якщо ж розглядати цю тему з точки зору пожежної безпеки, то ПУЕ – це не просто інструкція для електрика, а “перша лінія оборони” від пожеж, спричинених коротким замиканням або перевантаженням мережі.
Згідно з офіційною статистикою ДСНС України (див. «Аналітична довідка про пожежі та їх наслідки»), порушення правил монтажу та експлуатації електроустановок стабільно входить до трійки найпоширеніших причин пожеж, поступаючись лише необережному поводженню з вогнем
Тож у цій статті ми розберемо ключові вимоги ПУЕ, які критично впливають на безпеку об’єкта.
Статус ПУЕ в Україні: Якою редакцією користуватися?
Ситуація з нормативною базою в Україні є перехідною. Важливо розуміти, що “радянське” ПУЕ (6-те видання) діє лише в тих частинах, які не були замінені новими національними стандартами.
На сьогодні основними нормативами є:
- ПУЕ:2017 (та оновлені глави, затверджені наказами Міненерговугілля) – регулюють питання заземлення, захисту від перенапруг, освітлення тощо.
- Гармонізовані стандарти (серія ДСТУ HD 60364) – адаптація європейських норм, які поступово витісняють старі розділи ПУЕ.
Важливо: Якщо вимоги ПУЕ суперечать чинним ДСТУ (наприклад, щодо кольорового маркування жил або параметрів спрацювання захисту), пріоритет мають нові національні стандарти ДСТУ.
Ключові вимоги ПУЕ
Перейдемо до практичної площини: ПУЕ – це складний технічний документ, що охоплює все: від високовольтних ліній до розетки в спальні. Всі ці вимоги в рамках однієї статті охопити неможливо, тож далі ми розглянемо найголовніші нормативи, порушення яких найчастіше призводить до перегріву проводки, іскріння та аварійних ситуацій.
Вибір провідників: Матеріал та переріз (Глава 2.1)
Перше питання будь-якого електромонтажу – “який кабель брати?”. ПУЕ дає чіткі відповіді, які ігнорувати не можна.
Мідь проти Алюмінію
Згідно з сучасними нормами ПУЕ (починаючи з редакцій 2000-х років), у житлових будівлях для внутрішньої проводки дозволяється використовувати виключно мідні кабелі.
- Чому так? Алюміній має властивість “текти” під тиском контактів, швидко окислюється і ламається при згинанні.
- Виняток: Алюміній допускається використовувати для ввідних кабелів (від стовпа до будинку) перерізом не менше 16 мм².
Мінімальні перерізи (Стандарт)
Для побутових мереж усталилися такі стандарти (згідно таблиць допустимих струмових навантажень):
- 1.5 мм² – для ліній освітлення.
- 2.5 мм² – для розеточних груп.
- 4.0 – 6.0 мм² – для потужних споживачів (електроплити, проточні нагрівачі).
Типова помилка: Використання проводу ПВС або ШВВП для стаціонарної проводки в стінах. ПУЕ рекомендує використовувати кабелі з монолітною жилою (наприклад, ВВГ), оскільки багатожильні проводи потребують обов’язкового обтискання гільзами перед підключенням, а їх ізоляція має менший термін служби (близько 10 років проти 30 років у кабелю).

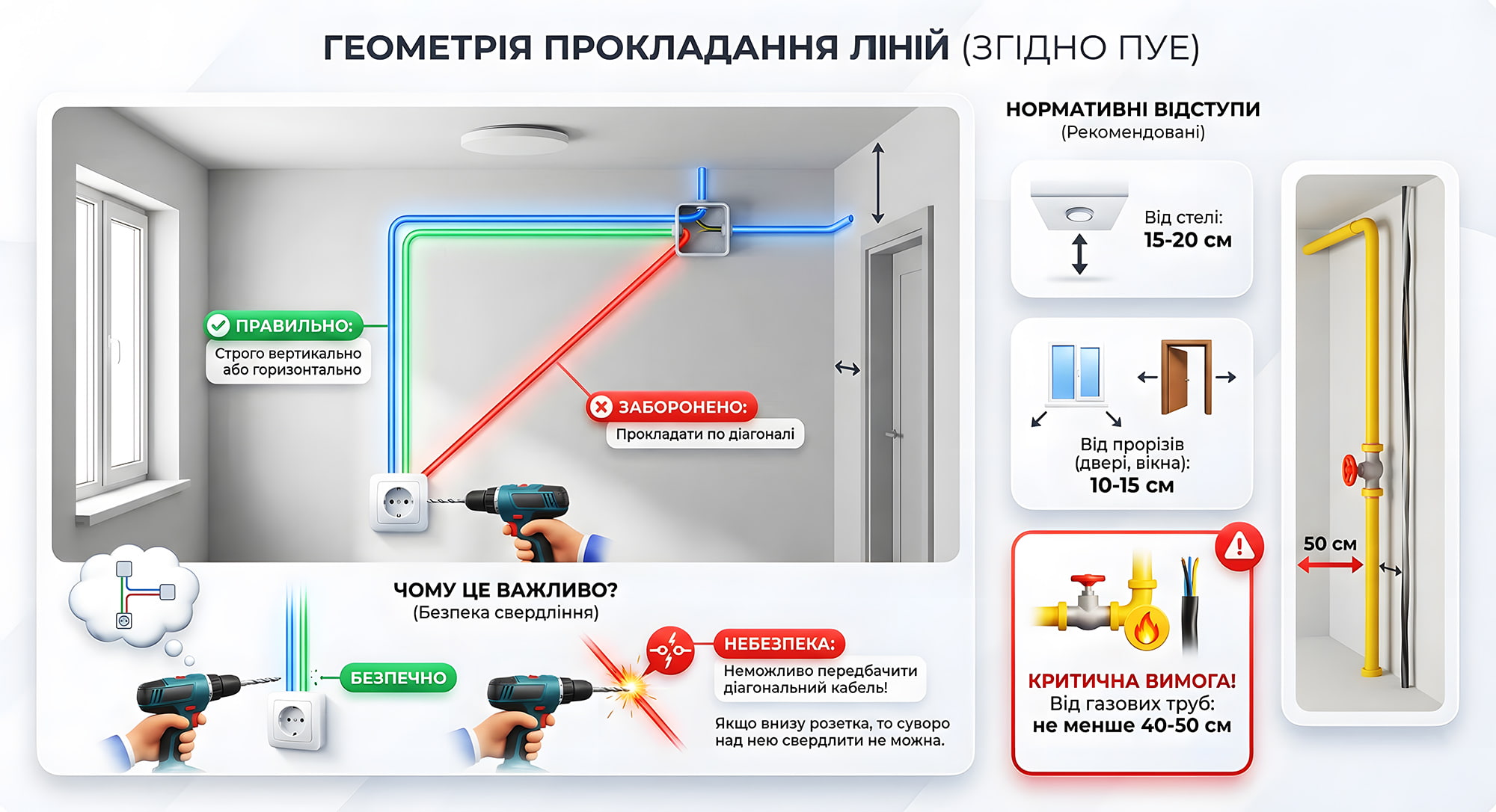

Геометрія прокладання ліній електропроводки (Глава 2.3)
Найбільш “народна” частина правил, яку часто порушують при ремонті своїми руками. Як правильно вести кабель по стіні?
Головне правило: Прокладання проводів має здійснюватися строго вертикально або горизонтально.
- Заборонено: Прокладати кабель по діагоналі (щоб зекономити метр дроту).
- Чому це важливо? Коли через рік ви захочете повісити поличку або картину, ви маєте чітко розуміти: якщо внизу розетка, то суворо над нею свердлити не можна. Діагональний кабель знайти неможливо без спецприладів.
Нормативні відступи (Рекомендовані):
- Від стелі: 15-20 см.
- Від дверних та віконних прорізів: 10-15 см.
- Від газових труб: не менше 40-50 см (вимога безпеки!).
Захисна автоматика: Як не спалити приміщення (Глава 3.1)
Це найважливіший пункт для безпеки. Головна річ, яку треба запам’ятати: автоматичний вимикач захищає виключно кабель у стіні, а не ваш бойлер чи телевізор.
Як це працює (на простому прикладі)
Уявіть, що кабель – це трос, а підключені прилади – це вантаж. Якщо спробувати підняти важкий рояль на тонкому шнурку, він просто лусне від напруження. Так само і з електрикою: кожен провід має свою межу витривалості. Якщо на тонкий кабель “навантажити” занадто багато потужних приладів, він почне критично перегріватися від перенавантаження, ізоляція стече, і спалахне пожежа.
Завдання автомата – «перекрити кран» (вимкнути світло) раніше, ніж кабель встигне нагрітися до небезпечної температури.
Типова помилка, яка призводить до пожеж
Ситуація: у вас на кухні стоїть чайник і мікрохвильовка. Ви вмикаєте їх одночасно – «вибиває» автомат на 16 Ампер. Що робить недосвідчений майстер? “А, та автомат слабенький! Поставлю на 25 Ампер, щоб не вибивало”.
Чому це дуже небезпечно:
- Ваш кабель перерізом 2.5 мм² розрахований на безпечний струм до ~20-21 Ампера.
- Ви поставили автомат на 25 Ампер.
- Ви вмикаєте прилади, струм зростає до 23 Ампер.
- Результат: Автомат “думає”, що все нормально (адже його межа 25А), і не вимикається. А ваш кабель у стіні вже перетворився на розпечену спіраль і почав плавити шпалери.
Шпаргалка: Який автомат ставити?
Щоб спати спокійно, дотримуйтесь простого правила відповідності (для мідного кабелю):
- Для світла (кабель 1.5 мм²) – ставимо автомат 10А (максимум).
- Для розеток (кабель 2.5 мм²) – ставимо автомат 16А.
- Чому не 25А? Бо звичайні побутові розетки розраховані максимум на 16А. Більший струм просто розплавить саму розетку.
- Для потужних приладів (плита, котел) – кабель 4.0 мм² або 6.0 мм² + автомат 20А, 25А або 32А (розраховується індивідуально).
Правило ПУЕ: Номінал автомата завжди має бути меншим, ніж допустимий струм кабелю. Тобто автомат має бути “найслабшою ланкою”, яка рветься першою, рятуючи проводку.
Електробезпека у ванних кімнатах (Глава 7.1)
Ванна – це приміщення з підвищеною небезпекою. ПУЕ ділить її на зони (0, 1, 2, 3) і має суворі вимоги:
- Диференційний захист: Усі розетки у ванній кімнаті ПОВИННІ бути захищені ПЗВ (пристроєм захисного відключення) зі струмом витоку не більше 30 мА.
- Розташування розеток: Заборонено ставити розетки ближче ніж 60 см від краю ванни чи душової кабіни (Зона 2 і вище).
- Ступінь захисту: Розетки та світильники повинні мати вологозахист не нижче IP44.
Заземлення та безпека (Глава 1.7)
Глава 1.7 ПУЕ “Заземлення і захисні заходи електробезпеки” була суттєво оновлена (ПУЕ:2017) для гармонізації з європейськими нормами.
Основні вимоги:
- Системи TN-C-S та TN-S: У нових будівлях та при реконструкції обов’язкове використання систем із розділеними нульовим робочим (N) та нульовим захисним (PE, жовто-зеленого кольору) провідниками. Тобто до кожної розетки має йти 3 дроти (разом із Фазою L).
- Заборона TN-C: Використання спільного PEN-провідника (двопровідна схема) у внутрішніх мережах житлових та громадських будівель заборонено через ризик відгорання нуля і появи фази на корпусах приладів.
- Опір заземлювального пристрою: Для стандартного джерела живлення 380/220В сумарний опір заземлювачів має бути не більше 4 Ом.
Важливо знати: Заземлення саме по собі не завжди захищає від пожежі. Від загоряння при мікро-пробої на корпус (витік струму на землю) захищає ПЗВ (Пристрій Захисного Відключення). ПУЕ вимагає встановлення ПЗВ для більшості розеточних груп.
Чіткі заборони заземлення ПУЕ (чого робити не можна)
Правила містять суворі табу, написані гірким досвідом:
- Заборона розриву (п. 1.7.145): У колі захисного провідника (PE) заборонено встановлювати будь-які вимикачі, запобіжники або автомати. “Земля” має бути суцільною від щитка до приладу. Якщо ви розірвете цей провід вимикачем, прилад залишиться без захисту.
- Труби – не заземлення: Категорично заборонено використовувати труби опалення, водопроводу або (тим паче!) газопроводу як основний заземлювач.
- Чому це небезпечно? В побуті, наприклад, сусід знизу може замінити шматок металевої труби на пластик. Тоді весь ваш “заземлювальний струм” піде не в землю, а на батарею сусіда, що може призвести до електротравми або іскріння на стиках труб.
Типова помилка: Робити перемичку між “нулем” і “землею” прямо в розетці (занулення). Це смертельно небезпечно! Якщо в щитку в під’їзді відгорить “нуль” (що трапляється часто в старих будинках), на корпусі вашої техніки з’явиться повноцінні 220 Вольт. ПУЕ забороняє поєднувати PE та N провідники після точки їх розділення на вході в будівлю.
Практичний приклад: “Пральна машина”
Уявіть ситуацію: у пральній машині від вібрації пошкодилась ізоляція проводу, і фаза потрапила на корпус.
- Сценарій БЕЗ заземлення: Машина продовжує працювати. Корпус під напругою 220В. Якщо ви торкнетесь її і труби води одночасно – отримаєте удар струмом. Якщо машина стоїть на вологому дерев’яному перекритті – виникають “блукаючі струми”, деревина нагрівається, з часом це може призвести до прихованого загоряння підлоги.
- Сценарій ІЗ заземленням: Як тільки фаза торкнеться корпусу, струм побіжить по жовто-зеленому проводу в щиток. Автомат “побачить” це як коротке замикання і миттєво вимкне світло. Пожежі не буде, люди цілі.
ВАЖЛИВО
Ми розглянули лише базові принципи, необхідні для розуміння якості електромонтажу. Проте повний документ містить сотні сторінок специфічних вимог, таблиць коефіцієнтів та схем підключення.
Якщо ви проектувальник, інженер або студент, вам знадобиться повна версія документу (доступна для завантаження нижче).
Також рекомендуємо ознайомитись з ДСТУ HD 60364, який поступово замінює окремі розділи ПУЕ.
Нормативна база та посилання
Проектування та експлуатація електроустановок в Україні регулюється комплексом документів:
- ПУЕ:2017 – Чинна редакція глав щодо заземлення, ліній електропередавання та ін. Основний закон для електрика.
- ДСТУ HD 60364 – Серія стандартів, гармонізована з європейськими нормами (IEC 60364). В багатьох аспектах є пріоритетнішою за старі глави ПУЕ.
- НАПБ А.01.001-2014 (Правила пожежної безпеки в Україні) – Розділ IV регламентує експлуатацію електроустановок саме з точки зору пожежної безпеки.
- ДБН В.2.5-23:2010 – “Проектування електрообладнання об’єктів цивільного призначення” (даний документ втратив чинність – нова редакція ДБН В.2.5-23:2025).
Висновок та рекомендації
Правила улаштування електроустановок – це фундамент безпеки будь-якого об’єкта. Спроби зекономити на перерізі кабелю або ігнорування правил заземлення – це прямий шлях до згаданої на початку статті статистики ДСНС.
Підсумовуючи:
- Забудьте про алюміній у внутрішній проводці житлових будівель (тільки мідь).
- Захист має відповідати кабелю, а не приладу. Автомат 16А – це максимум для кабелю 2.5 мм².
- Обов’язково використовуйте ПЗВ – це найкращий захист від “електричних” пожеж на ранній стадії.
- Звертайтеся до фахівців, які знають різницю між ПУЕ:2017 та радянськими нормами.
Завантажити PDF
Увага: вага файла 197 МБ (документ на 617 сторінок А4)
Важливо: Інформація на цій сторінці носить довідковий та інформаційний характер і призначена виключно для загального ознайомлення з вимогами документу “ПУЕ Правила улаштування електроустановок”.
Для проєктування, експертизи, будівництва та прийняття об’єктів в експлуатацію необхідно використовувати виключно офіційні видання документів з відміткою про чинність та всіма актуальними змінами.
Перед застосуванням обов’язково перевірте:
- Актуальність редакції документа (наявність нових змін)
- Чинність посилань на інші нормативні документи
- Відповідність вимогам місцевих будівельних норм
Поширені запитання
ПУЕ застосовуються до нових або реконструйованих установок. Заміна старої проводки не є вимогою закону, якщо вона справна, але це критично рекомендовано для безпеки, оскільки старий алюміній не розрахований на сучасні навантаження.
Згідно з ПУЕ, для стаціонарної проводки слід використовувати кабелі з монолітною жилою (наприклад, ВВГнг-LS). Провід ПВС (багатожильний) призначений для подовжувачів та приєднання рухомих приладів; він має менший термін служби.
Якщо стіна виконана з негорючих матеріалів (бетон, цегла), допускається прокладання кабелю з індексом “нг-LS” безпосередньо по поверхні. Використання гофри рекомендується для додаткового механічного захисту та можливості зміни проводки.
Сучасні норми не регламентують жорстку висоту (як старі “90 см”). Головна вимога – зручність та безпека (наприклад, відстань від газопроводів не менше 50 см).
