НПАОП 40.1-1.32-01 (ДНАОП 0.00-1.32-01) Правила будови електроустановок. Електрообладнання спеціальних установок

Про що цей документ

НПАОП 40.1-1.32-01 – це базовий галузевий документ з охорони праці, який встановлює вимоги до будови (проектування, монтажу) електрообладнання спеціальних електроустановок напругою до 10 кВ у будинках і спорудах, що будуються або реконструюються в Україні.

Простими словами: документ пояснює, як правильно і безпечно проєктувати електропостачання, електропроводку, заземлення та захист від ураження струмом у житлових будинках, громадських закладах, спортивних і видовищних спорудах, а також у зонах підвищеної небезпеки – вибухонебезпечних і пожежонебезпечних приміщеннях, на кранах, ліфтах, зварювальних постах і в системах кабельного обігрівання.

Для власників бізнесу та фахівців з пожежної безпеки цей документ є ключовим при оцінці того, чи відповідає електрообладнання об’єкта вимогам щодо запобігання пожежам та вибухам, що виникають через несправності електромережі.

Основні положення НПАОП 40.1-1.32-01

Для кого обов’язковий

• Проєктні та будівельні організації, що виконують проєктування й будівництво (реконструкцію) електроустановок будинків і споруд в Україні
• Власники та експлуатуючі організації житлових, громадських, адміністративних і побутових будівель
• Власники видовищних, спортивних і культових закладів
• Підприємства, що експлуатують вибухо- та пожежонебезпечні виробництва
• Організації, що обслуговують крани, ліфти, зварювальне обладнання та системи електричного кабельного обігрівання
• Документ поширюється на всі підприємства й організації незалежно від форми власності

Ключові технічні параметри

• Напруга електропостачання: мережа 380/220 В з глухозаземленою нейтраллю, система заземлення TN-S або TN-C-S (об’єднання N і PE провідників у чотирипровідну мережу з PEN провідником не допускається)
• Класи вибухонебезпечних зон: 0, 1, 2 (газо-, пароповітряні середовища) та 20, 21, 22 (пилоповітряні середовища)
• Класи пожежонебезпечних зон: П-I, П-II, П-IIа, П-III
• Пристрій захисного вимкнення (ПЗВ): номінальний диференційний струм спрацьовування, як правило, не більше 30 мА для групових ліній штепсельних розеток

Основні вимоги (коротко)

• Живлення електроприймачів будинків має виконуватися від мережі 380/220 В з системою заземлення TN-S або TN-C-S; під час реконструкції застарілих мереж (220/127 В) передбачається перехід на цю систему
• Головні розподільні щити (ГРЩ), ввідно-розподільні пристрої (ВРП) забороняється розміщувати під санвузлами, ванними, кухнями (крім квартирних) та іншими приміщеннями з мокрими технологічними процесами
• На вводі в будинок обов’язково має бути виконана система зрівнювання потенціалів (об’єднання захисних провідників, металевих труб комунікацій, будівельних конструкцій). Для ванних і душових приміщень додаткова система зрівнювання потенціалів є обов’язковою
• У ванних кімнатах, душових і саунах електрообладнання обирається залежно від зони (1–4 для саун, 0–3 для ванн/душових) з відповідним ступенем захисту оболонки (IPX7, IPX5, IPX4 тощо)
• Електрообладнання у вибухонебезпечних та пожежонебезпечних зонах обирається за рівнем вибухозахисту, видом вибухозахисту та ступенем захисту оболонки (IP) залежно від класу зони – невідповідний вибір обладнання є прямим порушенням вимог пожежної та промислової безпеки
• Для кабелів і проводів у вибухонебезпечних зонах класів 0, 1, 2 та 20 застосовуються виключно мідні жили; заборонено використання кабелів з поліетиленовою ізоляцією в будь-яких вибухонебезпечних зонах
• Для видовищних закладів із сумарною місткістю 800 і більше місць (або дитячих – незалежно від місткості) додатково обов’язкове живлення від двох трансформаторів власної чи спільної ТП

Що важливо пам’ятати

• Помилковий вибір рівня вибухозахисту або ступеня захисту оболонки (IP) електрообладнання у вибухо- чи пожежонебезпечній зоні – одна з найпоширеніших причин порушень при перевірках і потенційне джерело пожежі чи вибуху
• Аварійне та евакуаційне освітлення у видовищних, спортивних і культурних закладах – обов’язкова вимога, недотримання якої створює критичний ризик під час евакуації людей
• Електроживлення складів: у складських приміщеннях з пожежонебезпечними зонами, що замикаються, апарати для вимикання силових та освітлювальних мереж повинні встановлюватися виключно зовні цих приміщень у ящиках з негорючого матеріалу

Практичне застосування

Типові приклади використання:

• Проєктант електромереж – застосовує вимоги розділу 2 при розробці проєкту електропостачання житлового будинку (перерізи кабелів, розташування щитків, система заземлення)
• Фахівець з охорони праці на заводі – керується розділом 4 при визначенні класу вибухонебезпечної зони фарбувального цеху та підборі відповідного обладнання
• Інженер-електрик театру чи кінотеатру – застосовує розділ 3 для розрахунку категорій електропостачання сцени, аварійного та евакуаційного освітлення
• Монтажна організація – використовує розділ 7 при монтажі електрообладнання ліфтів (заземлення кабіни, освітлення шахти, захист електродвигунів)
• Власник СТО чи майстерні – застосовує розділ 8 щодо вимог до зварювальних постів і кабін

Особливості застосування на практиці: документ часто застосовується в комплексі з іншими нормативами – ДБН В.2.2-9, ПУЕ, ДНАОП 0.00-1.02-99 (для ліфтів), ДНАОП 0-1.03-93 (для кранів). Самостійно, без урахування суміжних документів, НПАОП 40.1-1.32-01 повної картини вимог не дає.

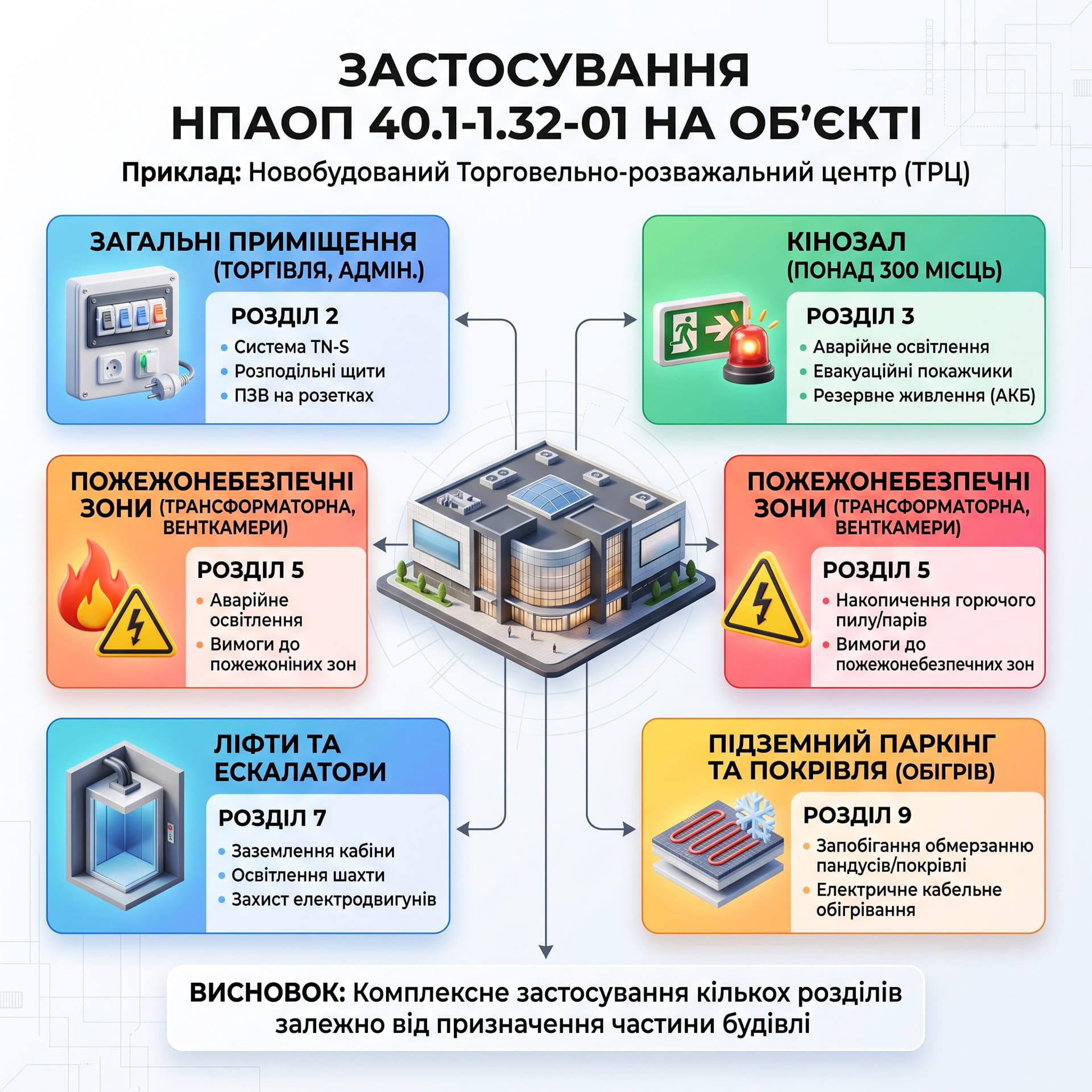

Приклад застосування НПАОП 40.1-1.32-01 на об’єкті

Візьмемо типовий приклад – новобудований торговельно-розважальний центр (ТРЦ) з кінозалом, фудкортом та підземним паркінгом.

Проєктувальник електромереж застосовує одразу кілька розділів документа: для загальних торговельних і адміністративних приміщень – вимоги розділу 2 (система TN-S, розподільні щити, ПЗВ на розетках); для кінозалу – вимоги розділу 3 щодо категорій електропостачання (аварійне освітлення, евакуаційні покажчики, резервне живлення від акумуляторних батарей при місткості залу понад 800 місць); для приміщення трансформаторної підстанції та вентиляційних камер із можливим накопиченням горючого пилу чи парів – вимоги розділу 5 щодо пожежонебезпечних зон.

Окремо в такому об’єкті монтуються ліфти – тут застосовується розділ 7 (вимоги до заземлення кабіни, освітлення шахти, захисту електродвигунів лебідки). Якщо в ТРЦ передбачена система запобігання обмерзанню пандусів паркінгу чи покрівлі – додатково враховується розділ 9 щодо установок електричного кабельного обігрівання. Таким чином, для одного комплексного об’єкта документ застосовується не одним розділом, а комбінацією кількох – залежно від функціонального призначення кожної частини будівлі.

Пов’язані документи

Зверніть увагу: документ активно посилається на глави ПУЕ. Починаючи з 05.06.2026 діє нова редакція ПУЕ:2026 (наказ Міненерго України № 283), яка замінила попередню версію. Тому посилання на конкретні глави ПУЕ в тексті НПАОП 40.1-1.32-01 слід звіряти з чинною редакцією 2026 року.

Будівельні норми (ДБН)

• ДБН В.2.2-9 – Громадські будинки та споруди. Основні положення
• ДБН 79-92 – Житлові будинки для індивідуальних забудовників України

Стандарти (ДСТУ)

• ДСТУ 2456-94 – Зварювання дугове і електрошлакове. Вимоги безпеки
• ДСТУ 3552-97 – Ліфти пасажирські та вантажні. Терміни та визначення
• ДСТУ 3761.2-98, ДСТУ 3761.3-98 – Зварювання та споріднені процеси. Терміни та визначення
• ДСТУ Б В.2.7-19-95 – Будівельні матеріали. Методи випробування на горючість

Норми пожежної безпеки (НАПБ)

• НАПБ А.01.001-2014 – Правила пожежної безпеки в Україні
• НАПБ В.05.003-74/112-74 – Типова інструкція про порядок проведення зварювальних та інших вогневих робіт на вибухопожежонебезпечних об’єктах

Інші нормативно-правові акти з охорони праці (ДНАОП/НПАОП)

• ДНАОП 0-1.03-93 – Правила будови і безпечної експлуатації вантажопідіймальних кранів
• ДНАОП 0.00-1.02-99 – Правила будови і безпечної експлуатації ліфтів
• ДНАОП 0.00-1.21-98 – Правила безпечної експлуатації електроустановок споживачів
• ДНАОП 0.00-1.29-97 – Правила захисту від статичної електрики

Це лише частина документів – повний перелік нормативних посилань наведено в розділі 1.3 оригіналу. Усі пов’язані документи можна переглянути безпосередньо в повному тексті НПАОП 40.1-1.32-01, доступному для завантаження нижче.
