Пінозмішувач для пінного пожежогасіння
Принцип роботи, типи та норми ДСТУ
Що таке пінозмішувач для пінного пожежогасіння
Пінозмішувач – це пристрій (дозатор), який змішує піноутворювач із водою у заданій пропорції, утворюючи робочий розчин. Саме цей розчин потім подається до генераторів піни, пінних зрошувачів або стволів-генераторів, де перетворюється на повітряно-механічну піну для гасіння пожежі.
Без пінозмішувача система пінного пожежогасіння працювати не може: піноутворювач у концентрованому вигляді не утворює піни належної якості і не може подаватися напряму в трубопровід – його потрібно точно дозувати у воду, зазвичай у концентрації 1–6 % залежно від типу піноутворювача.
Принцип роботи

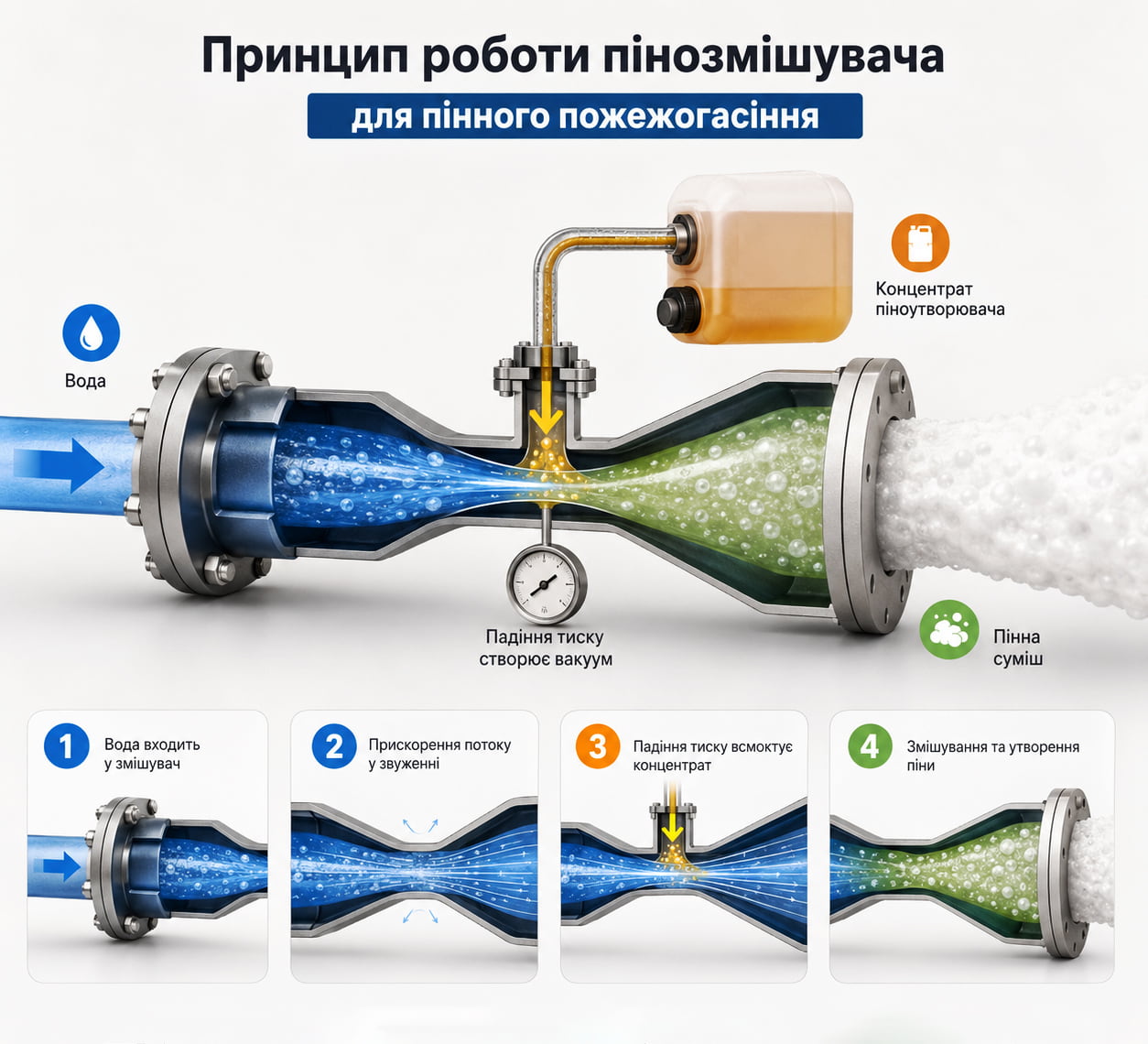

Залежно від конструкції, пінозмішувачі працюють за різними фізичними принципами, але найпоширеніший – принцип труби Вентурі (ежекторний ефект). Потік води проходить через звуження у змішувачі, швидкість води зростає, а тиск падає. Утворений вакуум всмоктує концентрат піноутворювача з резервуара в потік води. Чим точніше підібраний діаметр сопла, тим стабільніша концентрація піноутворювача в розчині – зазвичай 3% або 6% (рідше 1% чи 0,4%).
Пінозмішувач дає змогу швидко й дозовано готувати робочий розчин безпосередньо в момент подачі, без попереднього змішування у великих ємностях – це економить піноутворювач і скорочує час розгортання.
Основні типи пінозмішувачів
Переносні (ручні) пінозмішувачі – встановлюються безпосередньо в рукавну лінію пожежного автомобіля або мотопомпи. Типові приклади – ПС-1, ПС-2, які підключаються до всмоктувального рукава з тарою піноутворювача.
Витрата розчину – орієнтовно 5–12 л/с залежно від моделі, дозування – 4–6 %.
Технічні умови на такі пінозмішувачі раніше визначав ДСТУ 2110-92 (аналог ГОСТ 7183-93), проте з 1 січня 2026 року цей стандарт скасовано, і окремого нового національного документа, який би повністю його замінював, поки що не затверджено – при виборі й перевірці переносних пінозмішувачів варто орієнтуватися на технічну документацію виробника та вимоги суміжних чинних стандартів (зокрема ДСТУ EN 13565-1).
Стаціонарні пінозмішувачі – вбудовуються в трубопровід систем пінного пожежогасіння об’єктів (резервуарні парки, склади ПММ, ангари). Основні різновиди:
- Лінійні (вентурного типу) – прості, без рухомих частин, підсмоктують піноутворювач за рахунок перепаду тиску.
- Балансні (з вирівнюванням тиску) – підтримують стабільну концентрацію навіть при коливаннях витрати води, що критично для великих об’єктів.
- Бак-дозатори з еластичною мембраною (bladder tank) – піноутворювач витісняється з мембранної ємності тиском води без насоса-дозатора.
- Системи «навколо насоса» (around-the-pump) – частина потоку від насоса подається через дозатор назад у всмоктувальну лінію, підмішуючи піноутворювач.
Вибір типу залежить від необхідної точності дозування, площі захисту та вимог проєкту.
Застосування в пожежній безпеці
Пінозмішувачі використовують там, де потрібне пінне пожежогасіння горючих і легкозаймистих рідин (клас пожежі B), а саме:
- Резервуарні парки нафтопродуктів і АЗС.
- Склади лакофарбових матеріалів, розчинників, мастил.
- Ангари та об’єкти технічного обслуговування авіатехніки.
- Виробництва з обігом горючих рідин (хімічна, нафтопереробна галузь).
- Пожежні автомобілі та мотопомпи – для оперативного приготування піни під час гасіння.
Точність дозування напряму впливає на кратність піни та ефективність гасіння: занижена концентрація піноутворювача дає нестійку, водянисту піну, яка швидко руйнується і не ізолює поверхню від кисню. А завищена – призводить до перевитрати дорогого піноутворювача без покращення результату.
Детальніше в статті «Кратність піни – що це, види та застосування в пожежогасінні».
Обслуговування
Пінозмішувач для пожежогасіння – це не витратний елемент разового використання, а частина системи, яка потребує періодичної перевірки: контроль прохідності каналів і сопел, очищення від залишків піноутворювача після використання (оскільки концентрат корозійно активний і кристалізується при висиханні), перевірка герметичності з’єднань та калібрування дозування відповідно до регламенту виробника й вимог технічного обслуговування системи.
Нормативні вимоги
Проєктування, монтаж та вимоги до обладнання систем пінного пожежогасіння, зокрема пінозмішувачів, регламентують:
- ДБН В.2.5-56:2014 “Системи протипожежного захисту” – регламентує загальні вимоги до проєктування систем пінного пожежогасіння, обов’язкову наявність двократного запасу піноутворювача (основний + 100% резервний обсяг) та вимоги до насосних станцій.
- ДСТУ EN 13565-1 – вимоги до компонентів стаціонарних систем пінного пожежогасіння (включно з дозувальними пристроями) та методи їх випробування;
- ДСТУ EN 13565-2 – проєктування, монтування та технічне обслуговування систем пінного пожежогасіння;
- ДСТУ 8615:2016 – настанови щодо поводження з піноутворювачами, які використовують у стаціонарних системах;
- ДСТУ 3789:2015 – загальні технічні вимоги і методи випробування піноутворювачів загального призначення.
Окремо варто зазначити: вимоги до переносних пожежних пінозмішувачів (ПС-1, ПС-2) раніше встановлював ДСТУ 2110-92 “Пінозмішувачі. Технічні умови” (ГОСТ 7183-93), але цей стандарт втратив чинність з 1 січня 2026 року. Станом на 2026 рік прямого національного стандарту (нового ДСТУ чи гармонізованого EN), який би повністю замінював скасований документ саме для переносних пінозмішувачів, державою не затверджено. Це варто враховувати під час закупівлі, сертифікації чи перевірки такого обладнання – орієнтуватися слід на технічні умови виробника та суміжні чинні стандарти.
Перед проєктуванням конкретної системи варто звірити чинність і актуальну редакцію документів, оскільки національні стандарти періодично скасовуються, замінюються або гармонізуються з європейськими EN.
